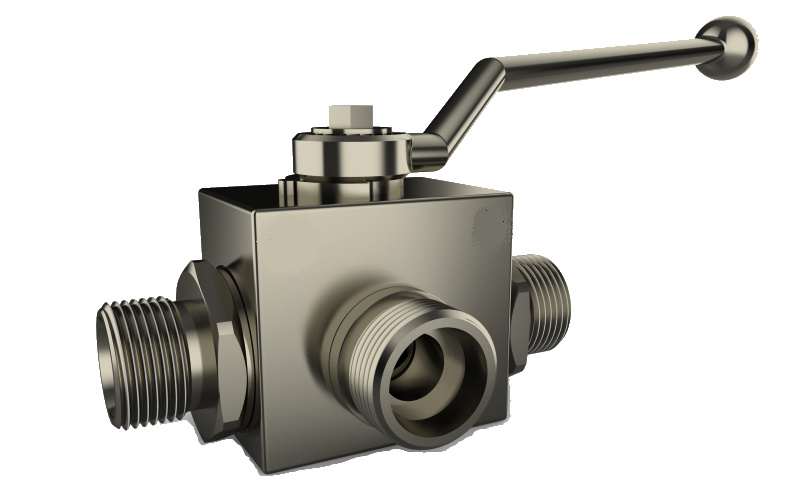

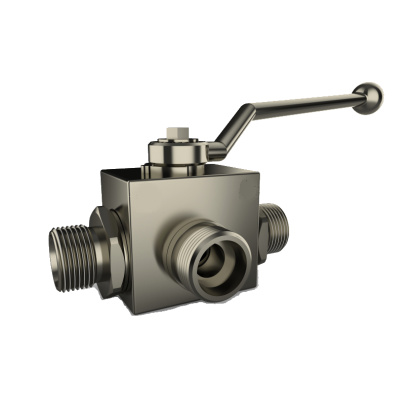

Hydraulicky 3 cestny L gulovy ventil metricky
Hydraulicky 3 cestny gulovy ventil metricky Hydraulic ball ventil L 3-way metric
- Kód produktu: HGV3M
Hydraulicky 3 cestny L gulovy ventil metricky
Hydraulic ball ventil L 3-way metric

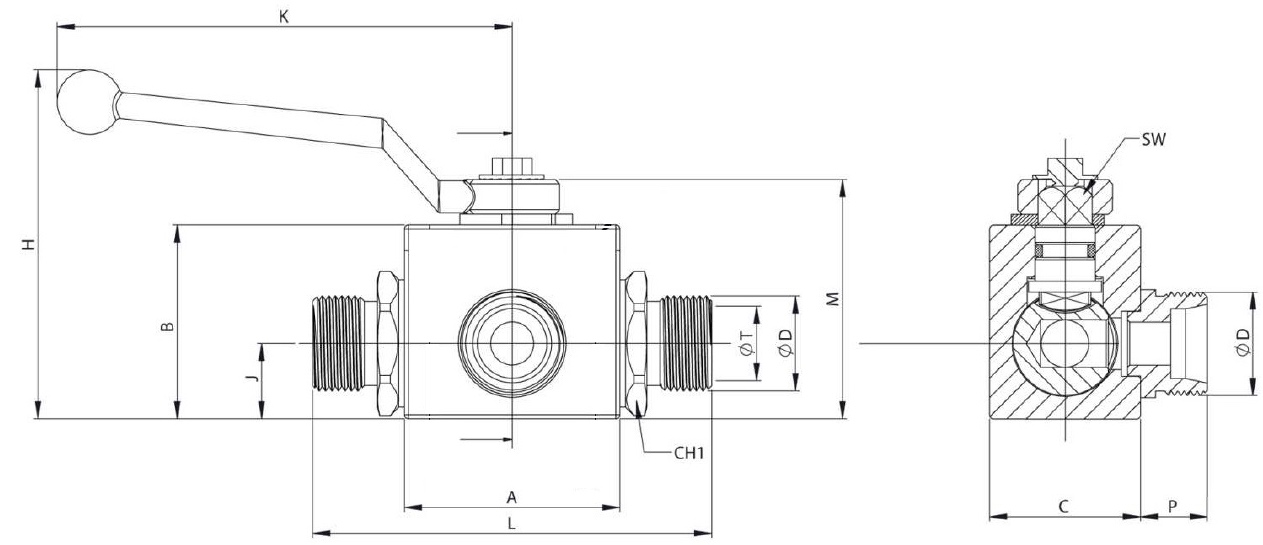

| Kod | Zavit D | T | CH1 (mm) | L (mm) | A (mm) | B (mm) | M (mm) | K (mm) | H (mm) | J (mm) | C (mm) | SW (mm) | P (mm) | Oznacenie |
| Code | Thread D | T | CH1 (mm) | L (mm) | A (mm) | B (mm) | M (mm) | K (mm) | H (mm) | J (mm) | C (mm) | SW (mm) | P (mm) | Description |
| RS316 | M16x1,5 | 10L | 27 | 77,4 | 45 | 40 | 50,5 | 105,5 | 76 | 16 | 32 | 8,9 | 14 | Hydraulicky 3 cestny gulovy ventil DN10 M16x1,5 L 500bar |
| 10065 | M18x1,5 | 12L | 27 | 79,4 | 45 | 40 | 50,5 | 105,5 | 76 | 16 | 32 | 8,9 | 15 | Hydraulicky 3 cestny gulovy ventil DN10 M18x1,5 L 500bar |
| 2726 | M22x1,5 | 15L | 27 | 79,4 | 45 | 40 | 50,5 | 105,5 | 76 | 16 | 32 | 8,9 | 15 | Hydraulicky 3 cestny gulovy ventil DN10 M22x1,5 L 500bar |
| RS320 | M20x1,5 | 12S | 27 | 79,4 | 45 | 40 | 50,5 | 105,5 | 76 | 16 | 32 | 8,9 | 24 | Hydraulicky 3 cestny gulovy ventil DN10 M20x1,5 S 500bar |
| RS322S | M22x1,5 | 14S | 27 | 79,4 | 45 | 40 | 50,5 | 105,5 | 76 | 16 | 32 | 8,9 | 24 | Hydraulicky 3 cestny gulovy ventil DN10 M22x1,5 S 500bar |
| 10066 | M22x1,5 | 15L | 30 | 92,5 | 50 | 45 | 55,5 | 105,5 | 81 | 17,5 | 35 | 8,9 | 15,5 | Hydraulicky 3 cestny gulovy ventil DN13 M22x1,5 L 500bar |
| 10067 | M30x2 | 22L | 41 | 108,4 | 60 | 58 | 73,0 | 159,5 | 108 | 23,0 | 50 | 13,9 | 17 | Hydraulicky 3 cestny gulovy ventil DN20 M30x2 L 400bar |
| 10068 | M30x2 | 20S | 41 | 114,4 | 60 | 58 | 73,0 | 159,5 | 108 | 23,0 | 50 | 13,9 | 17 | Hydraulicky 3 cestny gulovy ventil DN20 M30x2 S 400bar |
| 10069 | M36x2 | 28L | 46 | 128,5 | 65 | 65 | 80,0 | 159,5 | 115 | 27,5 | 57 | 13,9 | 25 | Hydraulicky 3 cestny gulovy ventil DN25 M36x2 L 350bar |
