Y-psilon spojka BSPP (G) závit, vonk./vnút/vnút, Mosadz, FESTO
- Kód produktu: NPFCYF

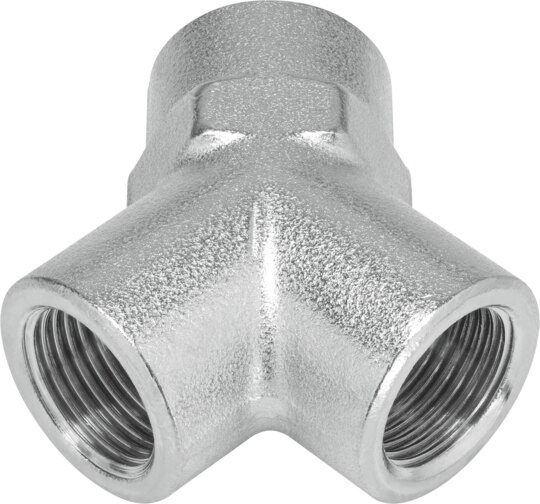

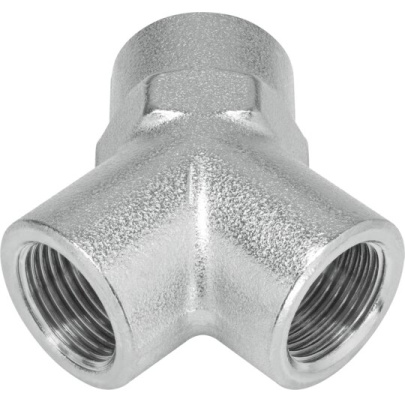

Y-psilon spojka BSPP (G) závit, vonk./vnút/vnút, Mosadz, FESTO
krutková prípojka Y FESTO zo série NPFC-Y (typ 3…-F) má vnútorný valcový závit G (BSP, ISO 228) na všetkých troch vetvách rovnakej veľkosti, do tvaru Y (uhol vetvy 90°). Umožňuje rozbočiť alebo zlúčiť pneumatické vedenie bez ďalších adaptérov. Konštrukcia z poniklovanej mosadze zaručuje vysokú mechanickú pevnosť, odolnosť voči korózii (trieda CRC/KBK 1) a dlhodobú spoľahlivosť. Vhodná pre stlačený vzduch, vákuum, plyny aj kvapaliny; používa sa v pneumatike, automatizácii a strojárstve. Pre tesnosť valcového závitu odporúčame tesniacu pásku GWB-0,1.
Technické parametre:
Prevádzkový tlak: −0,95 až 50 bar
Prevádzkové médium: stlačený vzduch podľa ISO 8573-1:2010 [−:−:−]; plyny a kvapaliny na požiadanie
Teplota okolia: −20 °C až +150 °C
Materiál: mosadz, poniklovaná
Trieda odolnosti voči korózii: CRC/KBK 1
Typ závitu: vnútorný valcový G (BSP, ISO 228), 3× vetva
Uhol vetvy (W1): 90°
RoHS: áno
Veľkosť balenia: 10 ks
|

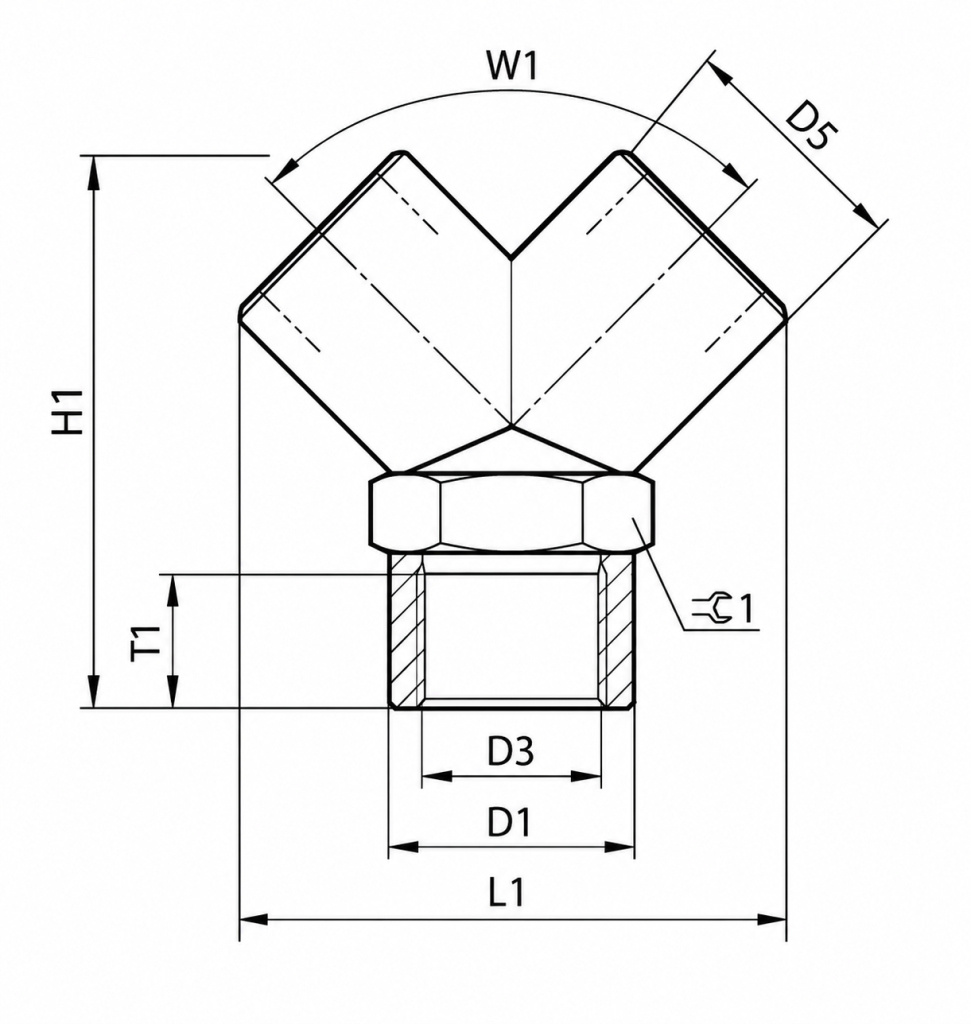

PLU |
Stav |
Závit D1 |
D3 [mm] |
D5 ∅ [mm] |
H1 [mm] |
L1 [mm] |
T1 [mm] |
SW [mm] |
W1 |
Hmotnosť [g] |
Festo kód |
Mat. č. |
|
PLU |
Status |
Thread D1 |
D3 [mm] |
D5 ∅ [mm] |
H1 [mm] |
L1 [mm] |
T1 [mm] |
SW [mm] |
W1 |
Weight [g] |
Festo type |
Part no. |
|
49449 |
skladom |
G1/4 |
11,5 |
17 |
36,8 |
36,8 |
9,5 |
17 |
90° |
41,6 |
NPFC-Y-3G14-F |
8030228 |
|
49450 |
skladom |
G3/8 |
15 |
22 |
46 |
46 |
10,5 |
22 |
90° |
91,9 |
NPFC-Y-3G38-F |
8030229 |
|
49451 |
skladom |
G1/2 |
18,5 |
26 |
58 |
57,3 |
13 |
26 |
90° |
144,6 |
NPFC-Y-3G12-F |
8030230 |
