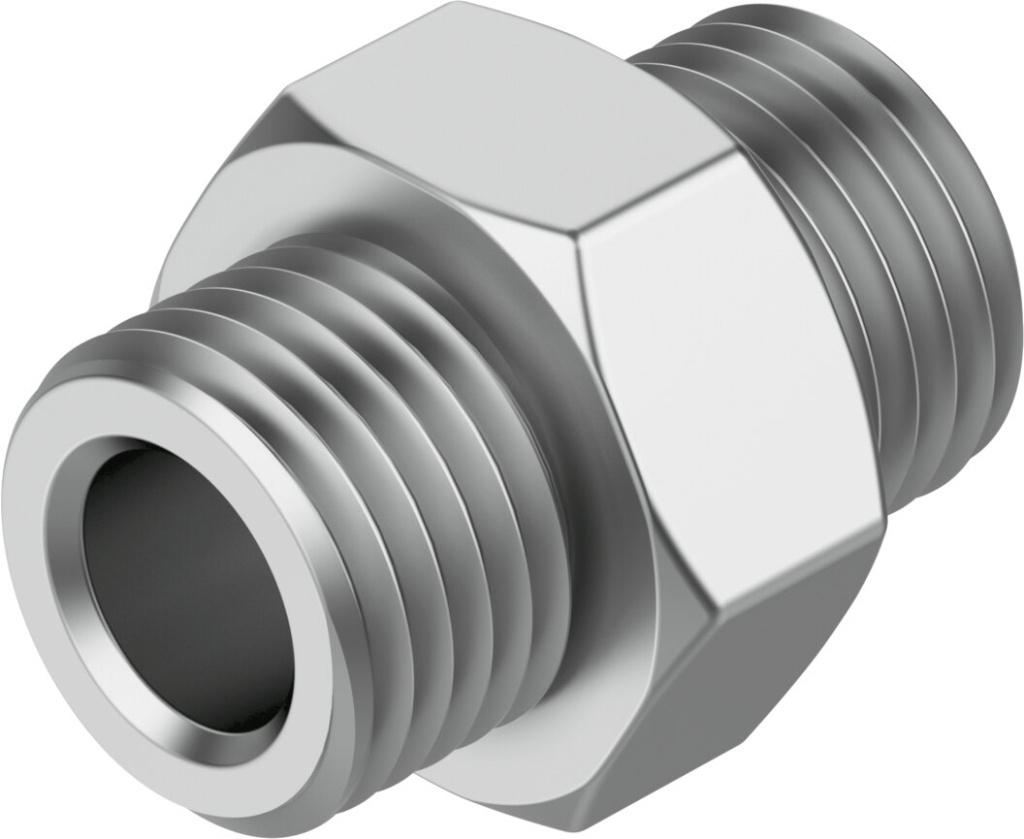

Priama spojka s vonkajším závitom BSPP, (G) na oboch stranách,Mosadz, FESTO

Priama spojka s vonkajším závitom BSPP, (G) na oboch stranách,Mosadz, FESTO

akcia Skladom
Mosadzná priama spojka (obojstranný nátrubok) FESTO zo série NPFC-D má na oboch stranách vonkajší valcový závit G (BSP, ISO 228). Prepája alebo predlžuje dva porty s valcovým závitom. Poniklovaná mosadz, vysoká korozívna odolnosť. Vhodná pre stlačený vzduch, vákuum aj iné plyny.
  • Kód produktu: NPFD
Čítaj ďalej Zdieľať

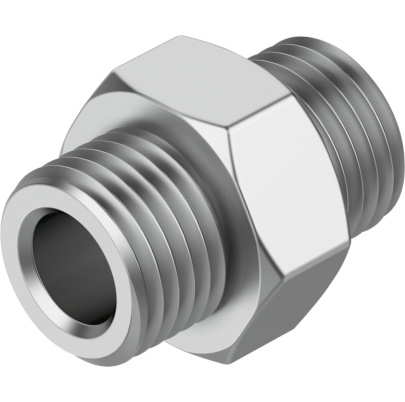

Priama spojka s vonkajším závitom BSPP, (G), Mosadz, FESTO

Priama spojka FESTO zo série NPFC-D (obojstranný nátrubok, typ 2…G…M) má na oboch stranách vonkajší valcový závit G (BSP, ISO 228). Slúži na priame prepojenie alebo predĺženie dvoch portov s valcovým závitom bez zmeny priemeru; tesnenie axiálnym tesniacim krúžkom. Konštrukcia z poniklovanej mosadze zaručuje vysokú mechanickú pevnosť, odolnosť voči korózii (trieda CRC/KBK 1) a dlhodobú spoľahlivosť. Vhodná pre stlačený vzduch, vákuum, plyny aj kvapaliny; používa sa v pneumatike, automatizácii a strojárstve. Pozor: závit G = valcový (BSP), nezamieňať s kónickým R.

Technické parametre:
Prevádzkový tlak: −0,95 až 50 bar
Prevádzkové médium: stlačený vzduch podľa ISO 8573-1:2010 [−:−:−]; plyny a kvapaliny na požiadanie
Teplota okolia: −20 °C až +150 °C
Materiál: mosadz, poniklovaná
Trieda odolnosti voči korózii: CRC/KBK 1
Zhoda s LABS: VDMA24364-B1/B2-L
RoHS: áno
Tesnenie závitu: valcový G — axiálny tesniaci krúžok
Veľkosť balenia: 10 ks (G1/4 / PLU 42012 = 100 ks)



PLU

Stav

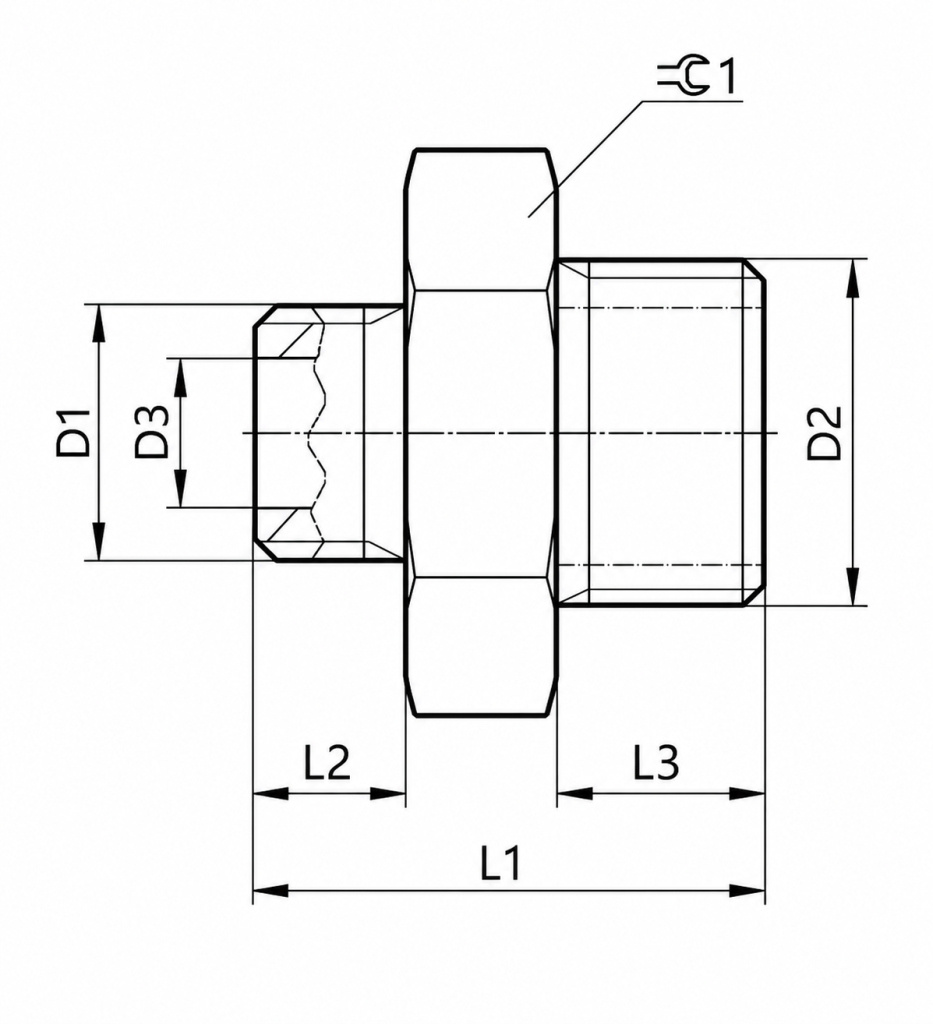

Závit D1

Závit D2

D3 [mm]

L1 [mm]

SW [mm]

Hmotnosť [g]

Festo kód

Mat. č.

PLU

Status

Thread D1

Thread D2

D3 [mm]

L1 [mm]

SW [mm]

Weight [g]

Festo type

Part no.

–

na objednávku

M5

M5

2,5

11,5

8

2,47

NPFC-D-2M5-M

8030267

–

na objednávku

M7

G1/8

4

15,5

14

8,7

NPFC-D-M7-G18-M

8030268

–

na objednávku

G1/8

G1/8

5,5

16,5

14

9,7

NPFC-D-2G18-M

8030269

–

na objednávku

G1/8

G1/4

5,5

19

17

15,8

NPFC-D-G18-G14-M

8030270

–

na objednávku

G1/8

G3/8

5,5

20

19

20,5

NPFC-D-G18-G38-M

8030271

42012

skladom

G1/4

G1/4

8

21

17

17,2

NPFC-D-2G14-M-P100

8069213

–

na objednávku

G1/4

G3/8

8

22

19

22,4

NPFC-D-G14-G38-M

8030273

–

na objednávku

G1/4

G1/2

8

23,5

24

33,35

NPFC-D-G14-G12-M

8030274

49445

skladom

G3/8

G3/8

11

23

19

24

NPFC-D-2G38-M

8030275

–

na objednávku

G3/8

G1/2

11

24,5

24

35,2

NPFC-D-G38-G12-M

8030276

46770

skladom

G1/2

G1/2

15

25,5

24

35,75

NPFC-D-2G12-M

8030277

46785

skladom

G3/4

G3/4

20

29,5

30

63,7

NPFC-D-2G34-M

8069217
