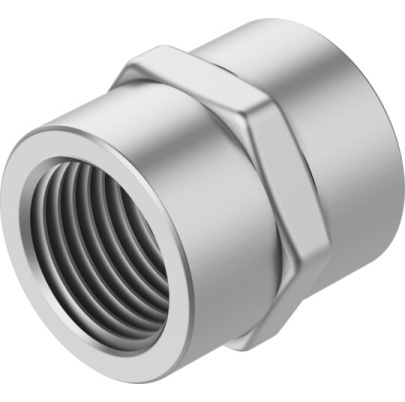

MUFKA, vnútorný závit BSPP, (G), Mosadz, FESTO
- Kód produktu: NPF
MUFKA, vnútorný závit BSPP, (G), Mosadz, FESTO

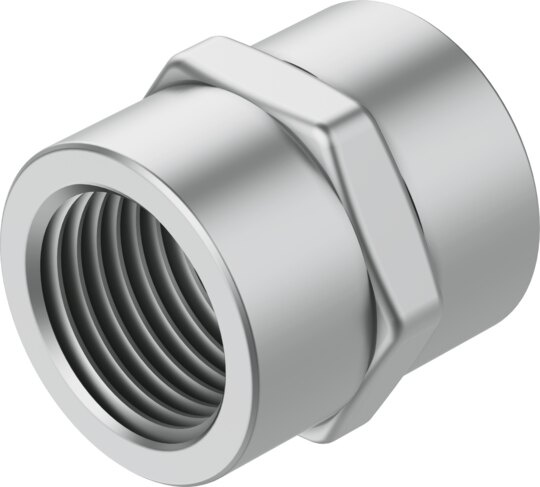

Objímka (mufka) FESTO zo série NPFC-S (typ 2…-F) má na oboch stranách vnútorný valcový závit G (BSP, ISO 228) rovnakej veľkosti. Umožňuje priamo spojiť alebo predĺžiť dva prvky s vonkajším valcovým závitom v pneumatickom rozvode bez zmeny priemeru. Konštrukcia z poniklovanej mosadze zaručuje vysokú mechanickú pevnosť, odolnosť voči korózii (trieda CRC/KBK 1) a dlhodobú spoľahlivosť. Vhodná pre stlačený vzduch, vákuum, plyny aj kvapaliny; používa sa v pneumatike, automatizácii a strojárstve. Pre tesnosť valcového závitu odporúčame tesniacu pásku GWB-0,1.
Technické parametre:
Prevádzkový tlak: −0,95 až 50 bar
Prevádzkové médium: stlačený vzduch podľa ISO 8573-1:2010 [−:−:−]; plyny a kvapaliny na požiadanie
Teplota okolia: −20 °C až +150 °C
Materiál: mosadz, poniklovaná
Trieda odolnosti voči korózii: CRC/KBK 1
Typ závitu: vnútorný valcový G (BSP, ISO 228), obojstranný
RoHS: áno
Veľkosť balenia: 10 ks
|
PLU |
Stav |

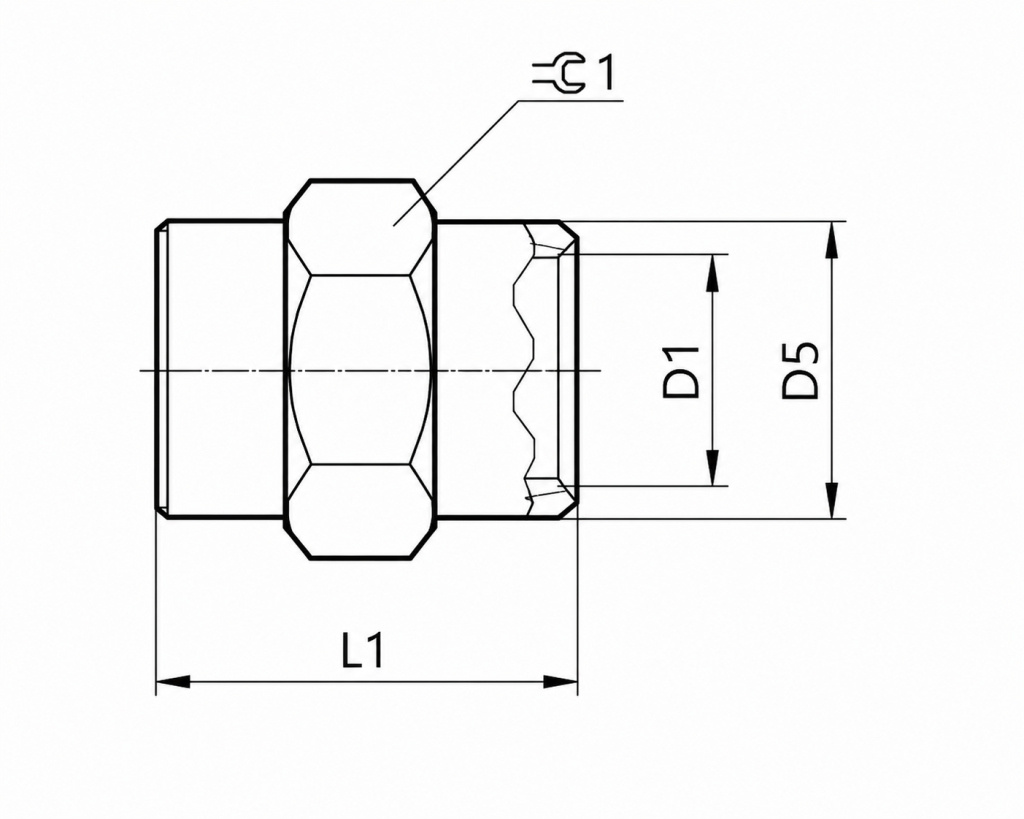

Závit D1 |
D5 ∅ [mm] |
L1 [mm] |
SW [mm] |
Hmotnosť [g] |
Festo kód |
Mat. č. |
|
PLU |
Status |
Thread D1 |
D5 ∅ [mm] |
L1 [mm] |
SW [mm] |
Weight [g] |
Festo type |
Part no. |
|
– |
na objednávku |
M5 |
7,5 |
11 |
8 |
3,13 |
NPFC-S-2M5-F |
8030290 |
|
49446 |
skladom |
G1/8 |
13,5 |
15 |
14 |
11,0 |
NPFC-S-2G18-F |
8030291 |
|
49447 |
skladom |
G1/4 |
16,5 |
22 |
17 |
18,8 |
NPFC-S-2G14-F |
8030292 |
|
– |
na objednávku |
G3/8 |
21,5 |
24 |
22 |
35,7 |
NPFC-S-2G38-F |
8030293 |
|
49448 |
skladom |
G1/2 |
25,5 |
30 |
26 |
54,4 |
NPFC-S-2G12-F |
8030294 |
|
– |
na objednávku |
G3/4 |
31,5 |
32 |
32 |
79,1 |
NPFC-S-2G34-F |
8030295 |
