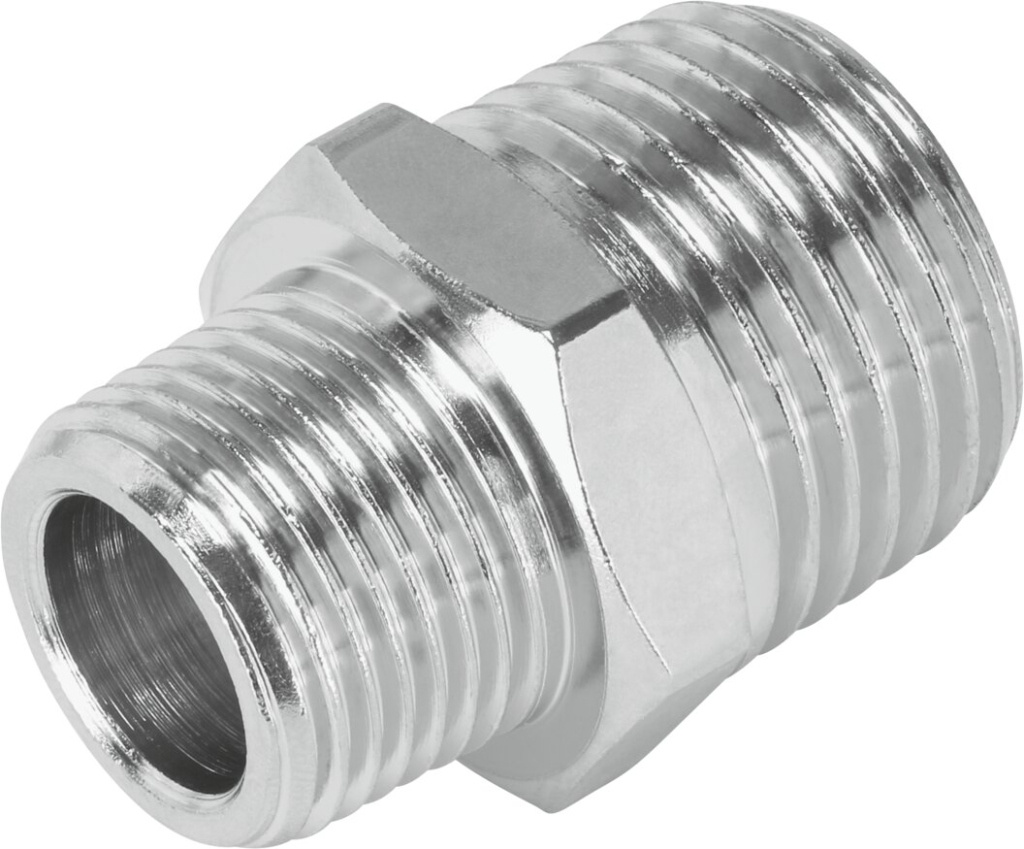

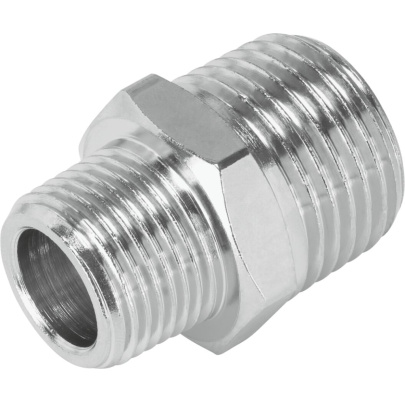

Priama závitová spojka s vonkajším kónickým závitom R na oboch stranách, mosadz, FESTO

Priama závitová spojka s vonkajším kónickým závitom R na oboch stranách, mosadz, FESTO

nové Skladom
Priama spojka FESTO zo série NPFC-D (obojstranný nátrubok, typ 2…M) má na oboch stranách vonkajší kónický závit R (BSPT, ISO 7) rovnakej veľkosti. Slúži na priame prepojenie dvoch portov s kónickým závitom v pneumatickom rozvode; kónický závit tesní samotným zaskrutkovaním
  • Kód produktu: NPFCDM
Čítaj ďalej Zdieľať

Mosadzná priama spojka s vonkajším kónickým závitom R na oboch stranách (obojstranný nátrubok), FESTO

Priama spojka FESTO zo série NPFC-D (obojstranný nátrubok, typ 2…M) má na oboch stranách vonkajší kónický závit R (BSPT, ISO 7) rovnakej veľkosti. Slúži na priame prepojenie dvoch portov s kónickým závitom v pneumatickom rozvode; kónický závit tesní samotným zaskrutkovaním.

Konštrukcia z poniklovanej mosadze zaručuje vysokú mechanickú pevnosť, odolnosť voči korózii (trieda CRC 1) a dlhodobú spoľahlivosť. Spojky sú vhodné pre stlačený vzduch, vákuum, plyny aj kvapaliny a používajú sa v pneumatike, automatizácii a strojárstve. Pre tesnosť kónického závitu R odporúčame tesniacu pásku GWB-0,1.

Technické parametre

Prevádzkový tlak

−0,95 až 50 bar

Prevádzkové médium

Stlačený vzduch podľa ISO 8573-1:2010 [−:−:−]; plyny a kvapaliny na požiadanie

Teplota okolia

−20 °C až +150 °C

Materiál

Mosadz, poniklovaná

Trieda odolnosti voči korózii

CRC 1 – nízke nároky na korozívnu odolnosť

Zhoda s LABS

VDMA24364-B1/B2-L

RoHS

Áno – v súlade s RoHS

Tesnenie závitu

Kónický závit R – odporúčame tesniacu pásku GWB-0,1

Veľkosť balenia

10 ks




Tabuľka rozmerov a objednávacích údajov

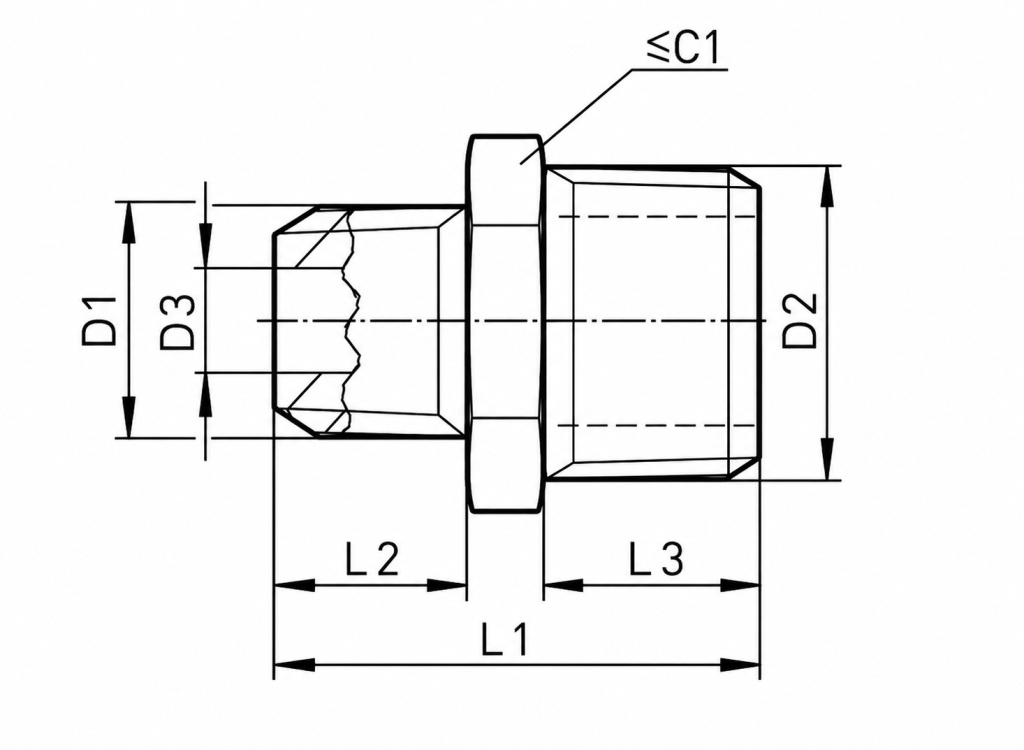

D1 = D2 (rovnaký vonkajší kónický závit na oboch stranách). D3 = vnútorný priemer, L1 = celková dĺžka, L2/L3 = dĺžka závitu na každej strane, ß1 SW = veľkosť kľúča.

PLU kód

Závit D1/D2

D3 [mm]

L1 [mm]

L2/L3 [mm]

ß1 SW [mm]

Hmotnosť [g]

Festo kód

Mat. č.

Bal.

PLU Code

Thread D1/D2

D3 [mm]

L1 [mm]

L2/L3 [mm]

SW [mm]

Weight [g]

Festo type

Part no.

Pack

49441

R1/8

5,5

19,5

7,5

12

9,4

NPFC-D-2R18-M

8030278

10 ks

49442

R1/4

8,0

27,0

11,0

14

17,9

NPFC-D-2R14-M

8030281

10 ks

49443

R3/8

11,0

28,0

11,5

17

26,27

NPFC-D-2R38-M

8030284

10 ks

49444

R1/2

15,0

33,5

14,0

22

41,1

NPFC-D-2R12-M

8030286

10 ks
