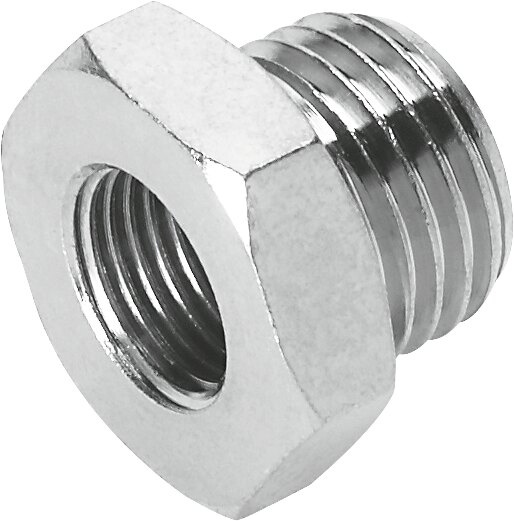

Mosadzná redukčná spojka s BSPP závitom vonkajší G / vnútorný G, FESTO

Skladom

Mosadzná redukčná spojka FESTO zo série NPFC-R umožňuje redukciu závitového priemeru v pneumatickom rozvode. Na jednej strane väčší vonkajší závit G (Male), na druhej menší vnútorný závit G (Female). Poniklovaná mosadz, vysoká korozívna odolnosť, dlhá životnosť. Vhodná pre stlačený vzduch, vákuum aj iné plyny.

Kód produktu: NPFCRGMF

Čítaj ďalej Zdieľať

Mosadzná redukčná spojka so závitom vonkajší/vnútorný FESTO

Závitová redukčná spojka FESTO zo série NPFC-R (typ MF – vonkajší/vnútorný závit) je určená na prepojenie dvoch systémov s rozdielnou veľkosťou závitu. Väčší vonkajší závit G (D1) sa zaskrutkuje do väčšieho portu, menší vnútorný závit G (D2) prijíma menší element – tým sa dosiahne zníženie priemeru v pneumatickom vedení bez potreby ďalších adaptérov.

Konštrukcia z poniklovanej mosadze zaručuje vysokú mechanickú pevnosť, odolnosť voči korózii (trieda KBK 1) a dlhodobú spoľahlivosť. Spojky sú vhodné pre stlačený vzduch, vákuum, plyny aj kvapaliny. Používajú sa v pneumatických rozvodoch, automatizácii, strojárstve a v servisných aplikáciách.

Technické parametre

Prevádzkový tlak	−0,95 až 50 bar
Prevádzkové médium	Stlačený vzduch podľa ISO 8573-1:2010 [−:−:−], plyny a kvapaliny na požiadanie
Teplota okolia	−20 °C až +150 °C
Materiál	Mosadz, poniklovaná
Trieda odolnosti voči korózii	KBK 1 – nízke nároky na korozívnu odolnosť
Zhoda s LABS	VDMA24364-B1/B2-L
RoHS	Áno – v súlade s RoHS
Veľkosť balenia	10 ks
Typ závitu	G-závit (BSP, valcový, ISO 228) – odporúčame použiť tesniacu pásku

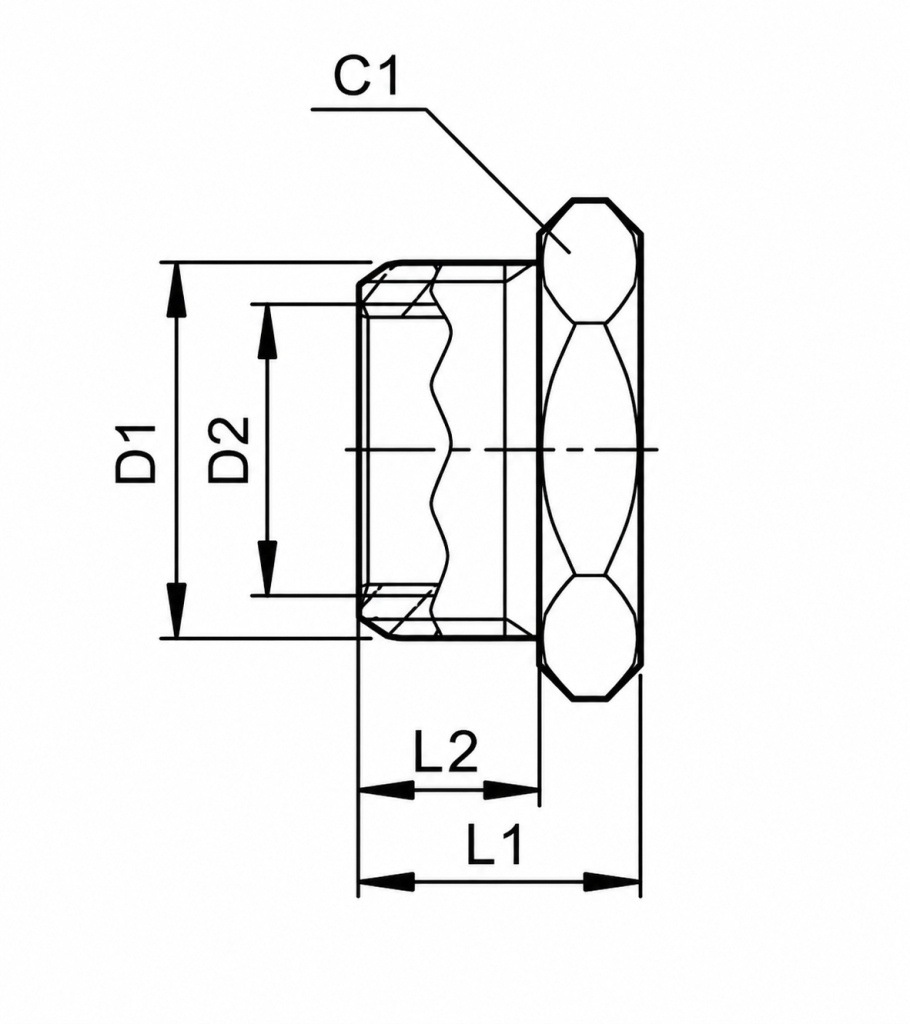

Tabuľka rozmerov a objednávacích údajov

PLU kód	D1 – vonkajší závit	D2 – vnútorný závit	L1 [mm]	L2 [mm]	ß1 SW [mm]	Hmotnosť [g]	Festo kód \| Mat. č.
PLU Code	D1 – Male thread	D2 – Female thread	L1 [mm]	L2 [mm]	ß1 SW [mm]	Weight [g]	Festo type \| Part no.
46773	G1/4	G1/8	13,0	8,0	17	10,8	NPFC-R-G14-G18-MF \| 8030308
42007	G3/8	G1/4	14,0	9,0	19	13,0	NPFC-R-G38-G14-MF \| 8030310
46852	G1/2	G3/8	15,5	10,0	24	22,1	NPFC-R-G12-G38-MF \| 8030312
42015	G3/4	G1/2	17,5	12,0	30	39,3	NPFC-R-G34-G12-MF \| 8030313
49440	G3/4	G3/8	17,5	12,0	30	64,0	NPFC-R-G34-G38-MF \| 8069235
Ďalšie varianty Festo dostupné na objednávku (nie sú bežne skladom)
–	G1/8	M5	10,5	6,0	14	8,2	NPFC-R-G18-M5-MF \| 8030307
–	G3/8	G1/8	14,0	9,0	19	19,4	NPFC-R-G38-G18-MF \| 8030309
–	G1/2	G1/4	15,5	10,0	24	31,4	NPFC-R-G12-G14-MF \| 8030311
–	G3/4	G1/4	17,5	12,0	30	72,3	NPFC-R-G34-G14-MF \| 8069234
–	G1	G1/2	20,0	12,0	40	133,9	NPFC-R-G1-G12-MF \| 8069237
–	G1	G3/4	20,0	12,0	40	96,2	NPFC-R-G1-G34-MF \| 8069238
