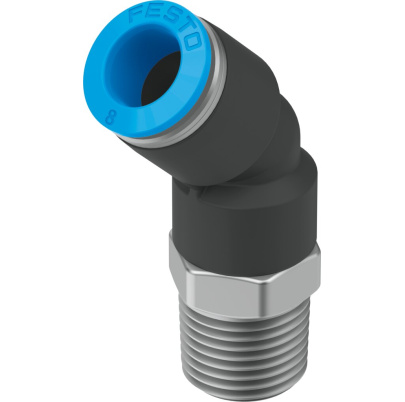

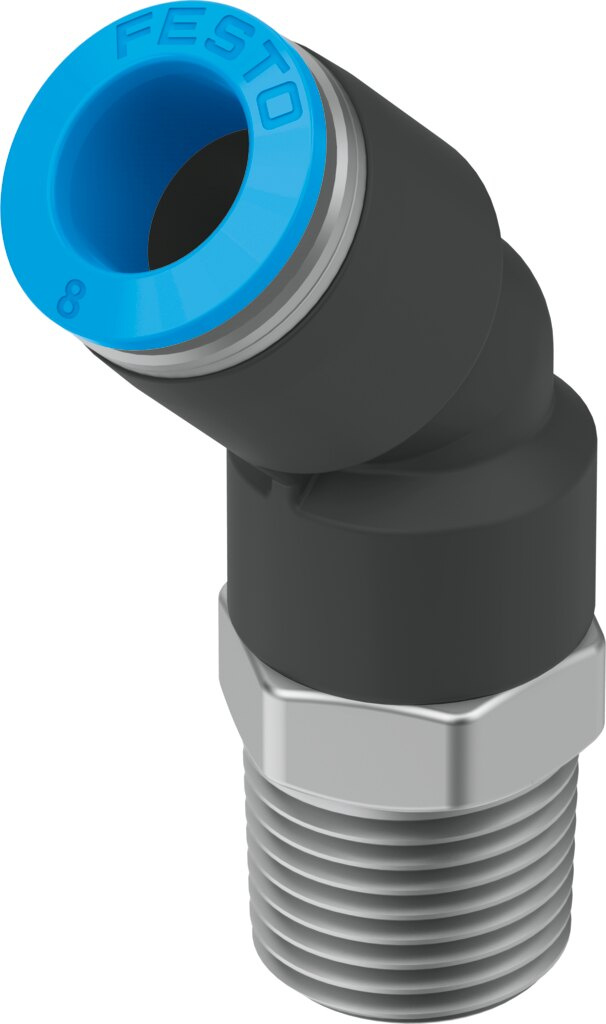

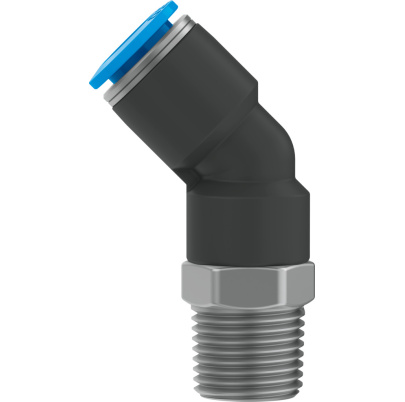

Nástrčná, uhlová 45° spojka na rúrku vonajší kužeľový závit BSPT, FESTO

Nástrčný prípoj FESTO zo série QSW je spoľahlivá pneumatická spojka určená na pripojenie plastovej hadice k zariadeniu so závitovým pripojením. Vďaka 45° uhlovému vyhotoveniu umožňuje optimálne vedenie hadice v pneumatických rozvodoch a zároveň šetrí miesto pri montáži v stiesnených priestoroch. Spojka využíva osvedčený push-pull princíp, ktorý umožňuje rýchlu montáž bez použitia náradia – hadicu stačí zasunúť do nástrčného mechanizmu, kde sa automaticky zaistí a utesní. Demontáž je jednoduchá pomocou uvoľňovacieho krúžku.

Robustná konštrukcia kombinuje poniklovanú mosadz, technické plasty a nerezové prvky, čím zabezpečuje vysokú mechanickú odolnosť a dlhú životnosť aj v náročných prevádzkových podmienkach. Spojka je vhodná pre pneumatické rozvody v automatizácii, strojárstve, výrobných linkách a priemyselných aplikáciách. Vďaka kompatibilite so stlačeným vzduchom podľa normy ISO 8573-1 je možné ju použiť vo väčšine bežných pneumatických systémov.

Technické parametre

• Veľkosť: štandard

• Tvar: uhlový 45°

• Menovitá šírka: tabuľka mm

• Konštrukcia: princíp push-pull

• Montážna poloha: ľubovoľná

• Hĺbka zasunutia hadice: tabuľka

• Pneumatický prípoj 1: vonkajší závit R

• Pneumatický prípoj 2: pre hadicu s vonkajším priemerom mm - tabuľka

• Spôsob upevnenia: vonkajší šesťhran SW

Prevádzkové podmienky

• Prevádzkové médium: stlačený vzduch podľa ISO 8573-1:2010 [7:-:-], voda (kvapalná, bez ľadu)

• Poznámka k médiu: možná prevádzka s mazaním

• Prevádzkový tlak (v celom rozsahu teploty):

  • −0,095 až 0,6 MPa

  • −0,95 až 6 bar

  • −13,775 až 87 psi

• Prevádzkový tlak (závislý od teploty):

  • −0,095 až 1,4 MPa

  • −0,95 až 14 bar

  • −13,775 až 203 psi

• Poznámka: voda max. 0,6 MPa pri 50 °C

• Teplota okolia: −10 °C až +80 °C

Materiály a konštrukcia

• Materiál telesa: PBT

• Materiál naskrutkovacieho čapu: poniklovaná mosadz

• Materiál uvoľňovacieho krúžku: POM (modrá farba)

• Materiál tesnenia hadice: NBR

• Materiál časti na upnutie hadice: nehrdzavejúca vysokolegovaná oceľ

• Pokyny k materiálu: v zhode s RoHS
