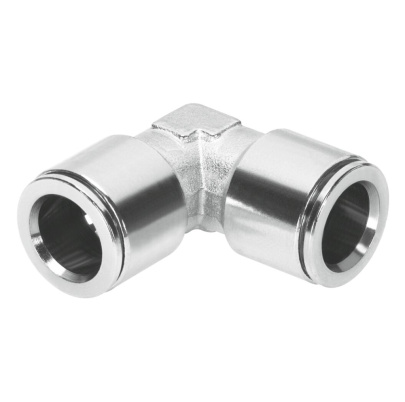

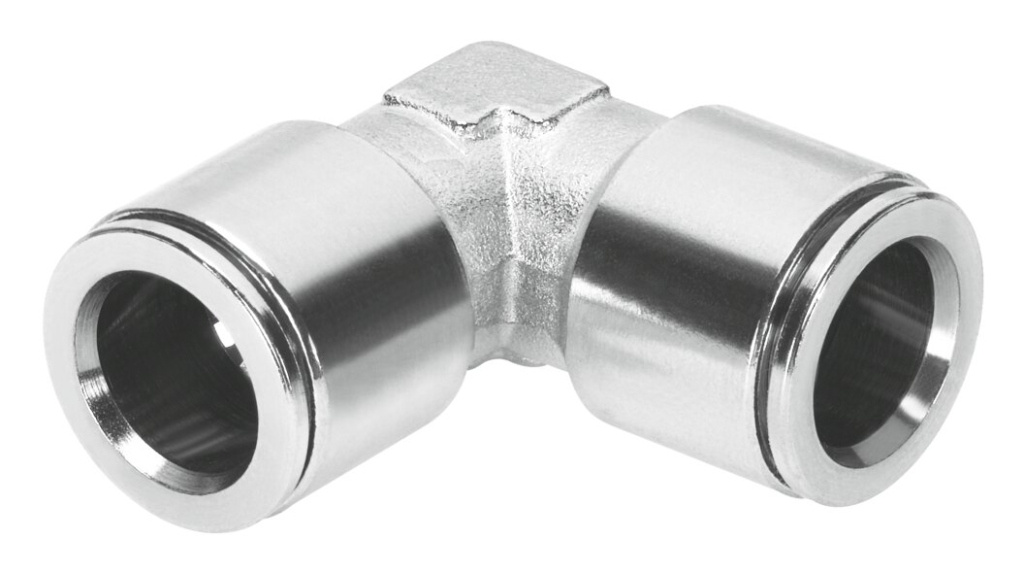

Nástrčná L-spojka, mosadz, FESTO

Nástrčná L-spojka FESTO NPQM-L-Q je určená na zmenu smeru pneumatického vedenia o 90° pri zachovaní spoľahlivého a tesného spojenia hadičiek. Využíva push-pull princíp, ktorý umožňuje veľmi rýchlu montáž a demontáž bez použitia náradia – hadicu stačí zasunúť do spojky, kde sa automaticky zaistí a utesní. Uvoľnenie je možné jednoduchým stlačením uvoľňovacieho krúžku.

Vďaka kompaktnému dizajnu a odolnému poniklovanému mosadznému telu je spojka vhodná pre široké spektrum pneumatických aplikácií v priemysle, automatizácii a strojárstve. Spojka je určená pre plastové hadice s vonkajším priemerom 4 mm a zabezpečuje spoľahlivú prevádzku aj pri vyšších pracovných tlakoch.

Technické parametre

• Typ: NPQM-L-Q4-E-P10
• Tvar: L (90°)
• Menovitá šírka: tabuľka
• Konštrukcia: push-pull systém
• Pneumatický prípoj: pre hadicu s vonkajším priemerom viď tabuľka
• Prevádzkový tlak (v celom rozsahu teploty):
  • −0,095 až 1,6 MPa
  • −0,95 až 16 bar
  • −13,775 až 232 psi
• Prevádzkové médium: stlačený vzduch podľa ISO 8573-1:2010 [7:-:-]
• Poznámka: možná prevádzka s mazaním
• Teplota okolia: −20 °C až +70 °C
• Materiál telesa: mosadz, poniklovaná
• Materiál tesnenia hadice: NBR
• Farba uvoľňovacieho krúžku: strieborná
• Trieda odolnosti proti korózii: KBK 1
• Zhoda s LABS: VDMA24364-B1/B2-L
• Hmotnosť: tabuľka
• Veľkosť balenia: 10 ks
• Pokyny k materiálu: v zhode s RoHS
