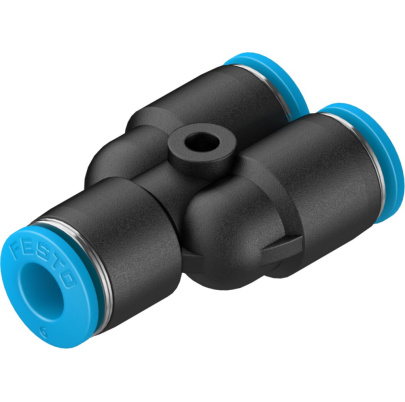

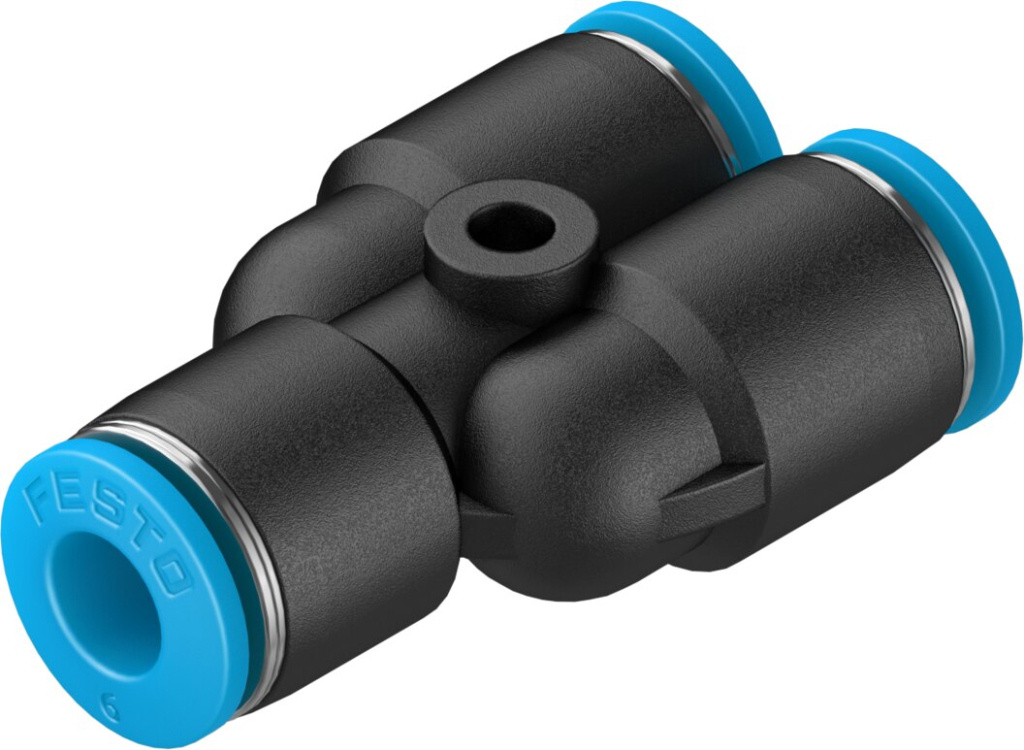

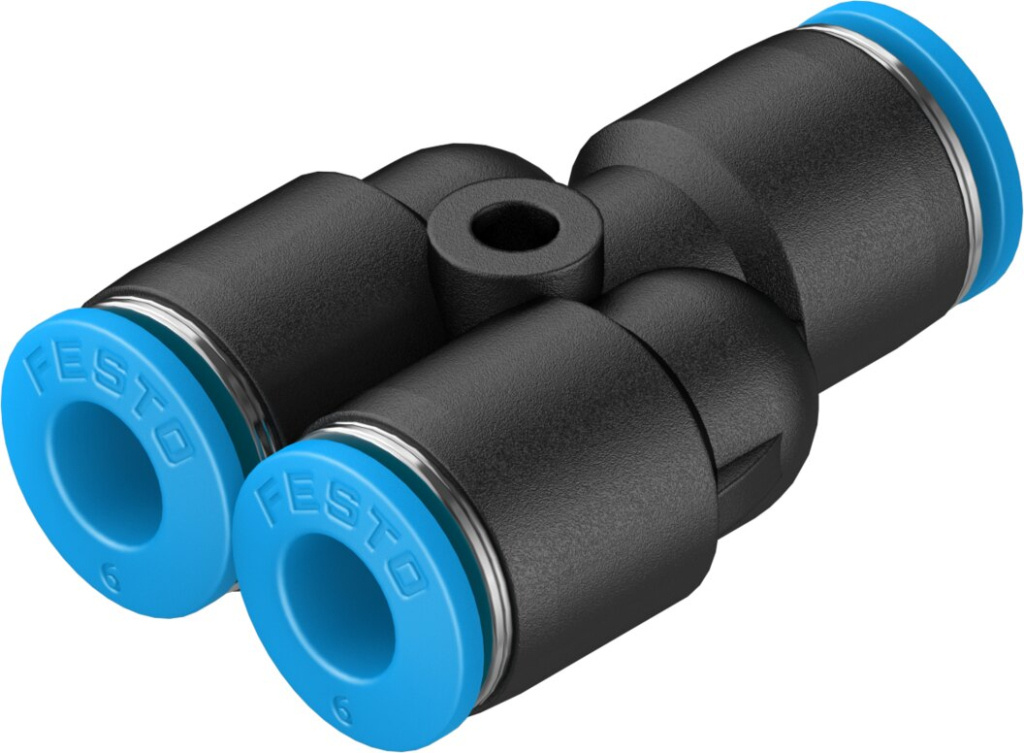

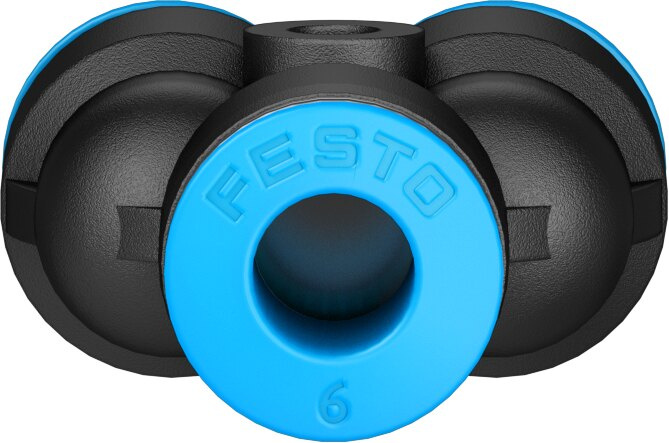

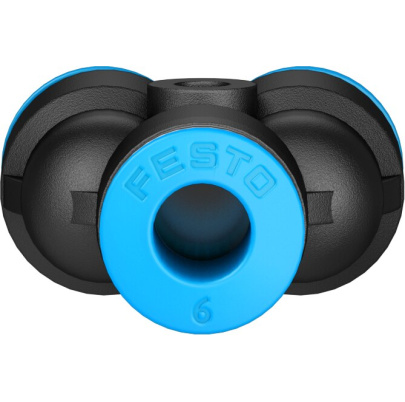

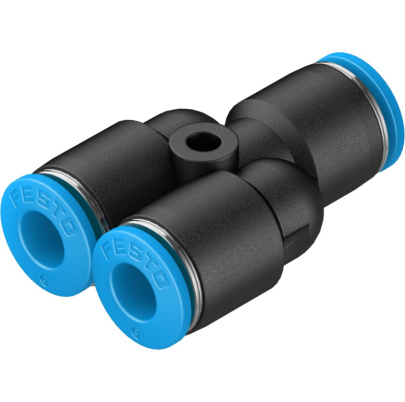

Nástrčná Y-spojka, plastová

Montáž je možná v ľubovoľnej polohe a pripojenie hadice je bez náradia – hadicu stačí zasunúť do prípoja. Spojka je vhodná pre stlačený vzduch aj vodu (kvapalnú, bez ľadu) a umožňuje aj prevádzku s mazaním.

Technické údaje

• Veľkosť: Štandard
• Montážna poloha: ľubovoľná
• Tvar: Y
• Veľkosť balenia: 10 ks
• Konštrukcia: princíp push-pull

Prevádzkový tlak

• V celom rozsahu teploty: -0,095 MPa až 0,6 MPa (−0,95 bar až 6 bar / −13,775 psi až 87 psi)
• Závislý od teploty: -0,095 MPa až 1,4 MPa (−0,95 bar až 14 bar / −13,775 psi až 203 psi)
• Poznámka k tlaku: Voda max. 0,6 MPa pri max. 50 °C

Prevádzkové médium

• Stlačený vzduch: podľa ISO 8573-1:2010 [7:-:-]
• Voda: kvapalná, bez ľadu
• Poznámka k médiu: možnosť prevádzky s mazaním

Ďalšie parametre

• Trieda odolnosti proti korózii (KBK): 1 – nízke nároky na odolnosť proti korózii
• Zhoda s LABS: VDMA24364-B1/B2-L
• Teplota okolia: −10 °C až 80 °C
• Počet prívodov / výstupov: 1 / 2
• Pneumatický prípoj 1: tabuľka
• Pneumatický prípoj 2: tabuľka
• Farba uvoľňovacieho krúžku: modrá
• Pokyny k materiálu: v zhode s RoHS

Materiály

• Materiál telesa: PBT
• Materiál uvoľňovacieho krúžku: POM
• Materiál tesnenia hadice: NBR
• Materiál časti na upnutie hadice: nehrdzavejúca vysokolegovaná oceľ
