Nástrčná celomosadzná redukcia na rúrku
akcia
Kompaktný priamy nástrčný spoj s princípom push-pull
- Kód produktu: 45G

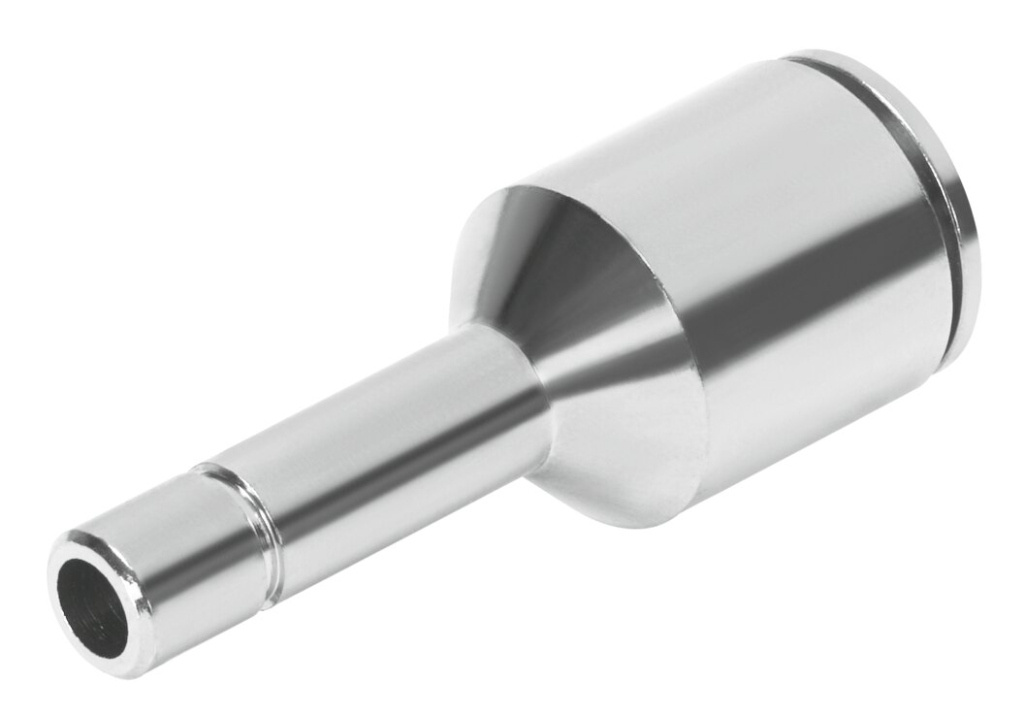

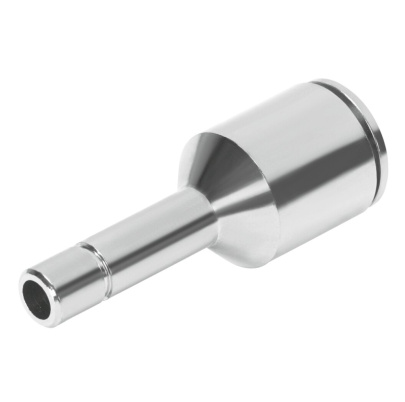

Nástrčná celomosadzná redukcia na rúrku
Kompaktný priamy nástrčný spoj s princípom push-pull je určený na rýchle a spoľahlivé pripojenie pneumatických hadíc v systémoch so stlačeným vzduchom. Vďaka kvalitnému poniklovanému mosadznému telu a tesneniu z NBR je vhodný pre bežné priemyselné aplikácie.
Technické parametre
- Tvar: priamy
- Konštrukcia: push-pull (nástrčný spoj)
-
Prevádzkový tlak:
- −0,95 až 16 bar
- −0,095 až 1,6 MPa
- Prevádzkové médium: stlačený vzduch podľa ISO 8573-1:2010 [7:-:-]
- Teplota okolia: −20 °C až +70 °C
- Materiál telesa: mosadz, poniklovaná
- Materiál tesnenia: NBR
- Trieda odolnosti proti korózii: KBK 1 (nízke nároky)
- Zhoda: RoHS, LABS (VDMA24364-B1/B2-L)
Pripojenie
- Pneumatický prípoj 1: nástrčné púzdro Ø
- Pneumatický prípoj 2: pre hadicu s vonkajším priemerom
Ďalšie informácie
- Farba uvoľňovacieho krúžku: strieborná
- Veľkosť balenia: 10 ks
Označenie výrobcu
- Typ: NPQM-D-Q4-S6-P10
|

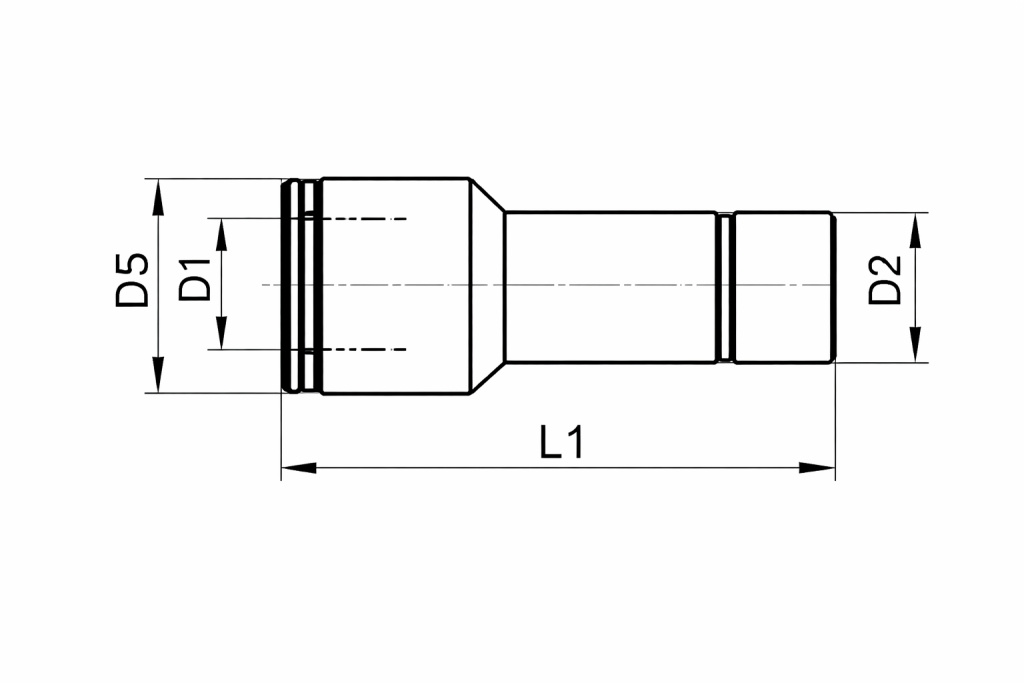

Kód |
Označenie produktu |
Vonkajší ∅ hadice D1 [mm] |
Nominálna šírka [mm] |
Nástrčné púzdro ∅ D2 [mm] |
∅ D5 [mm] |
L1 [mm] |
Hmotnosť / kus [g] |
Typ |
|
Code |
Product designation |
Outer tube Ø D1 [mm] |
Nominal bore [mm] |
Push-in sleeve Ø D2 [mm] |
Ø D5 [mm] |
L1 [mm] |
Weight / piece [g] |
Type |
|
49421 |
Celomosadzná redukcia DN4 / Nátrubok 6 mm |
4,0 |
3,0 |
6 |
9,0 |
33,5 |
7,0 |
NPQM-D-Q4-S6-P10 |
|
49422 |
Celomosadzná redukcia DN6 / Nátrubok 8 mm |
5,0 |
5,0 |
8 |
12,0 |
35,0 |
11,5 |
NPQM-D-Q6-S8-P10 |
|
49423 |
Celomosadzná redukcia DN8 / Nátrubok 10 mm |
7,0 |
7,0 |
10 |
14,0 |
37,0 |
15,0 |
NPQM-D-Q8-S10-P10 |
|
49424 |
Celomosadzná redukcia DN10 / Nátrubok 12 mm |
10,0 |
9,0 |
12 |
16,0 |
42,0 |
20,0 |
NPQM-D-Q10-S12-P10 |
