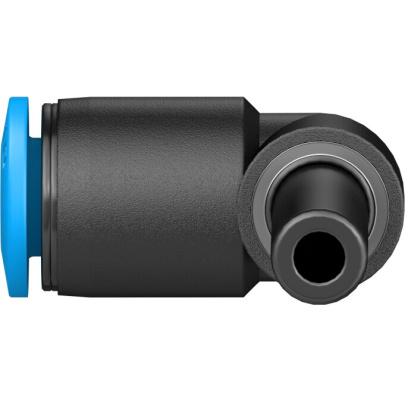

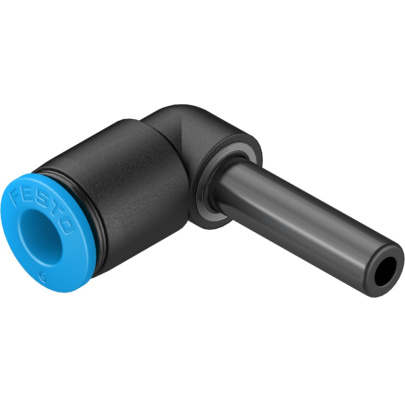

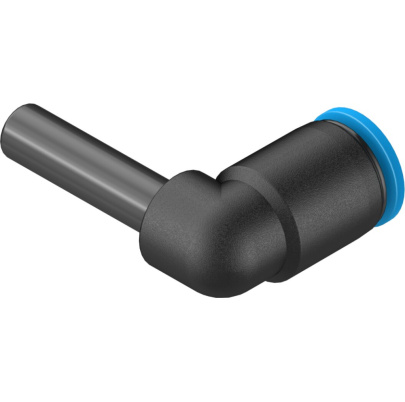

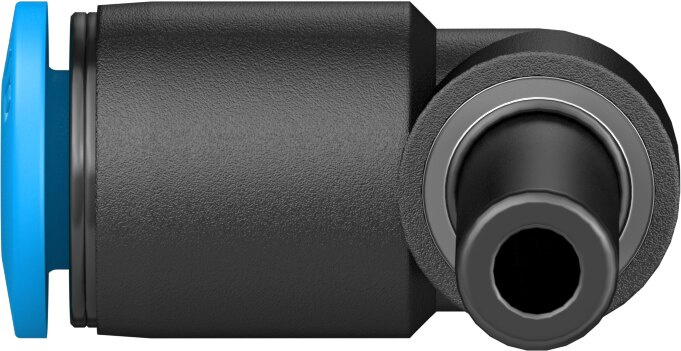

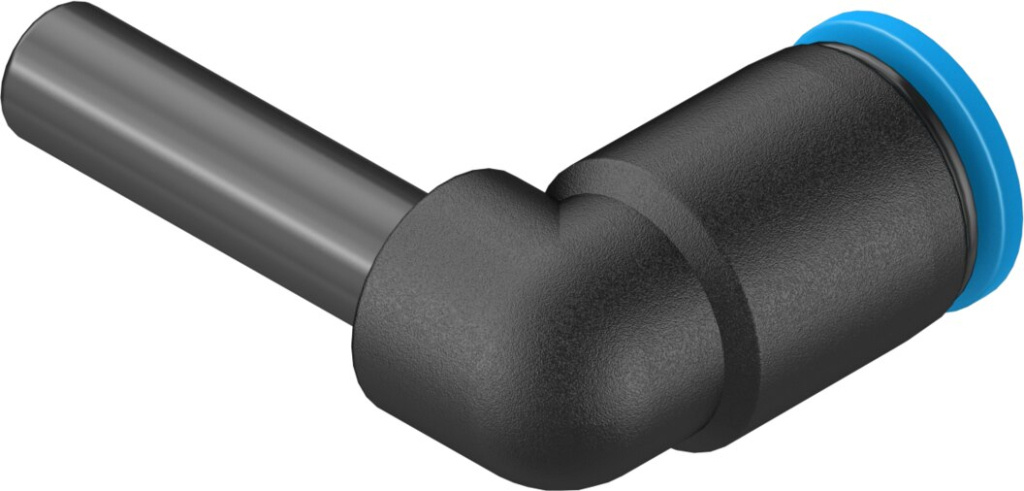

Nástrčná L spojka na rúrku

Nástrčné L-spojenie Festo je kompaktná push-in (push-pull) rýchlospojka v tvare L na rýchle a spoľahlivé prepojenie pneumatických hadíc.

Hlavné výhody

• Rýchla montáž bez náradia (push-pull princíp)
• Tvar L – ideálne riešenie do stiesnených priestorov a pri vedení hadíc do pravého uhla
• Možná prevádzka s mazaním, vhodné aj pre aplikácie s vodou (kvapalná, bez ľadu)
• RoHS, uvoľňovací krúžok modrý

Použitie

Pneumatické rozvody, automatizácia, stroje a zariadenia – rýchle prepojenie a vedenie hadice pod 90°.

Technické údaje (výber)

• Typ / označenie: QSL
• Prevádzkový tlak (celý teplotný rozsah): −0,95 až 6 bar
• Prevádzkový tlak (závislý od teploty): −0,95 až 14 bar
  • Poznámka: voda max. 0,6 MPa pri max. 50 °C
• Teplota okolia: −10 až +80 °C
• Médium: stlačený vzduch podľa ISO 8573-1:2010 [7:-:-], voda (kvapalná, bez ľadu)
• Montážna poloha: ľubovoľná
• Hmotnosť: 3,9 g
• Pripojenie 1: Ø  mm
• Pripojenie 2: pre hadicu s vonkajším Ø mm  viď tabuľka
• Balenie: 10 ks

Materiály

• Teleso: PBT
• Uvoľňovací krúžok: POM
• Tesnenie: NBR
• Upínacia časť: vysokolegovaná nehrdzavejúca oceľ
