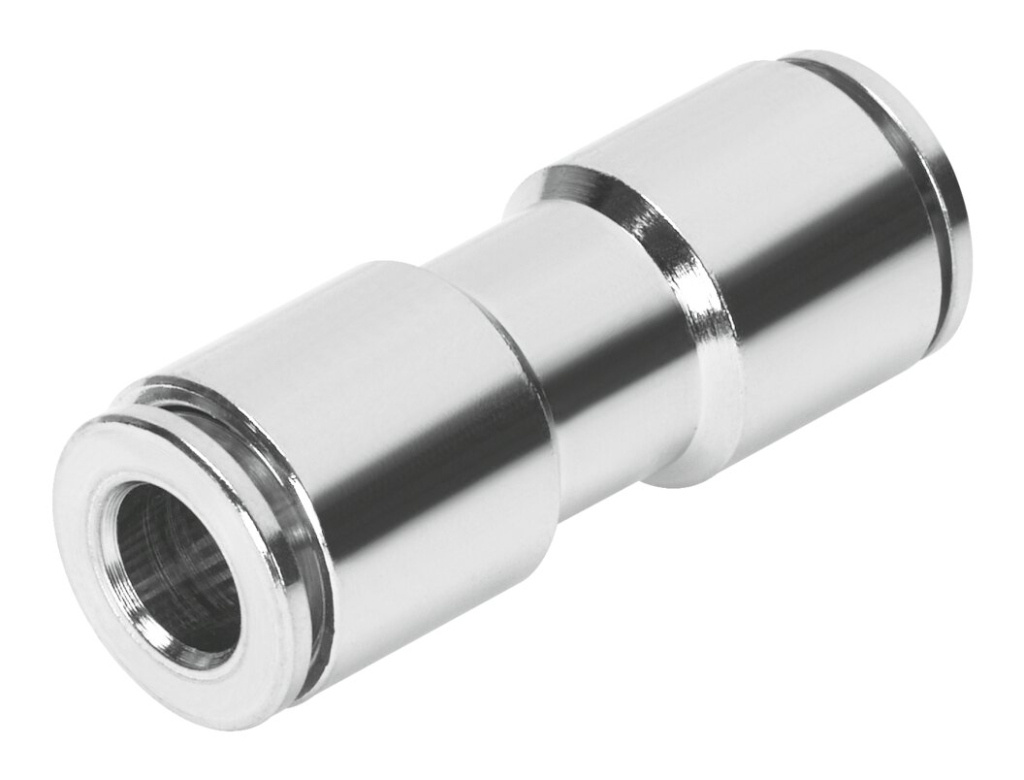

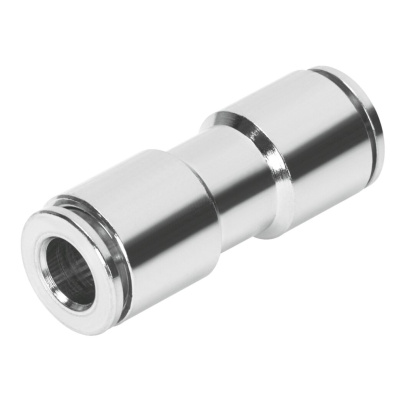

Nástrčný prípoj pre hadicu, celomosadzný

Nástrčný spoj FESTO je určený na rýchle a spoľahlivé prepojenie pneumatických hadíc. Vďaka push-pull princípu umožňuje jednoduchú montáž aj demontáž hadice bez potreby špeciálneho náradia, čím výrazne skracuje čas montáže a servisných zásahov.

Spoj je navrhnutý pre rozvody stlačeného vzduchu v priemyselných a automatizačných aplikáciách, kde sa vyžaduje kompaktné riešenie, dobrá tesnosť a dlhá životnosť. Poniklované mosadzné telo zabezpečuje základnú ochranu proti korózii, zatiaľ čo tesnenie z NBR garantuje spoľahlivé utesnenie aj pri kolísaní tlaku. Spoj je vhodný na prevádzku s mazaným aj nemazaným vzduchom a jeho kompaktné rozmery umožňujú použitie aj v obmedzených montážnych priestoroch.

Technické údaje

• Veľkosť: štandard
• Tvar: priamy
• Konštrukcia: princíp push-pull
• Prevádzkový tlak:
  • −0,095 až 1,6 MPa
  • −0,95 až 16 bar
  • −13,8 až 232 psi
• Prevádzkové médium: stlačený vzduch podľa ISO 8573-1:2010 [7:-:-]
• Poznámka k médiu: možnosť prevádzky s mazaním
• Teplota okolia: −20 °C až +70 °C
• Trieda odolnosti proti korózii: KBK 1 – nízke nároky na odolnosť proti korózii
• Zhoda s LABS: VDMA24364-B1/B2-L
• Farba uvoľňovacieho krúžku: strieborná
• Materiál telesa: mosadz, poniklovaná
• Materiál tesnenia hadice: NBR
• Pokyny k materiálu: v zhode s RoHS
• Veľkosť balenia: 10 ks
