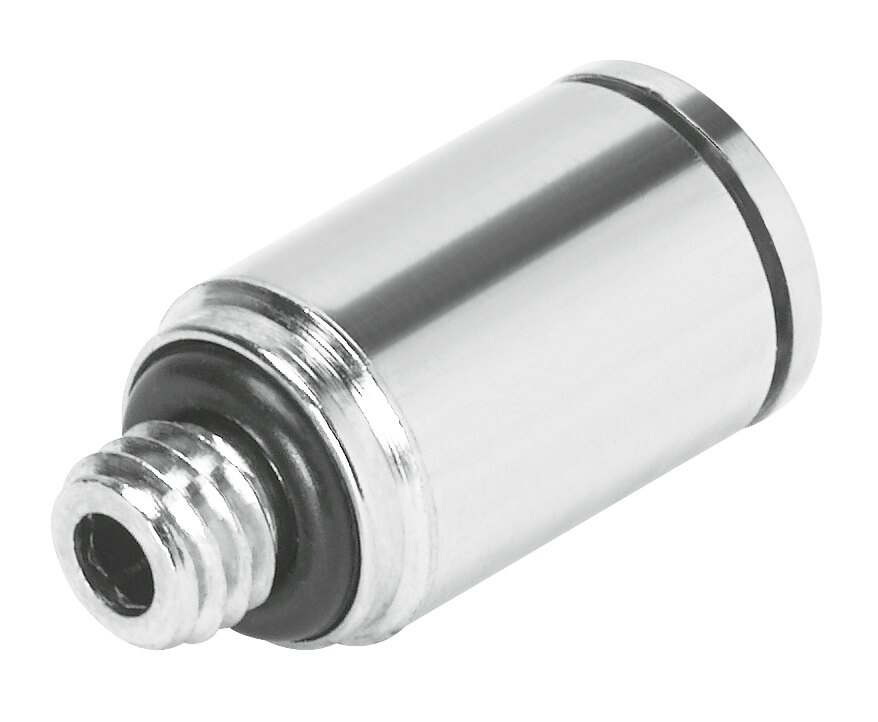

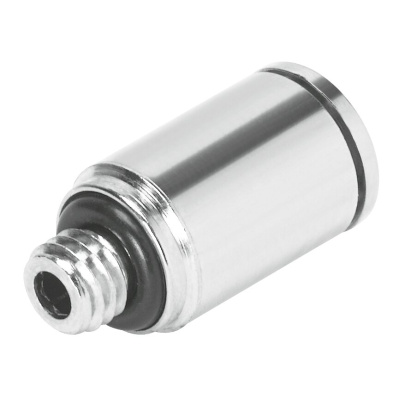

Nástrčný pneumatický prípoj M, vonkajší závit, celomosadzná

Nástrčný prípoj FESTO NPQM-DK-M5-Q4-P10 je kompaktný priamy pneumatický konektor s vonkajším závitom M5, určený na rýchle a bezpečné pripojenie hadíc s vonkajším priemerom 4 mm. Vďaka push-pull princípu umožňuje jednoduchú montáž a demontáž hadice bez použitia špeciálneho náradia, čo výrazne urýchľuje servisné zásahy a montáž pneumatických rozvodov.

Prípoj je navrhnutý pre rozvody stlačeného vzduchu v priemyselných a automatizačných aplikáciách, kde je kladený dôraz na spoľahlivosť, malé rozmery a dlhú životnosť. Tesnenie pomocou O-krúžku zabezpečuje spoľahlivú tesnosť aj pri kolísaní tlaku, pričom prípoj je vhodný na prevádzku s mazaným aj nemazaným vzduchom. Kompaktná konštrukcia a nízka hmotnosť umožňujú použitie aj v stiesnených montážnych priestoroch.

Technické údaje

• Menovitá šírka: 2,5 mm
• Prevádzkový tlak: −0,095 až 1,6 MPa (−0,95 až 16 bar)
• Prevádzkové médium: stlačený vzduch podľa ISO 8573-1:2010 [7:-:-]
• Teplota okolia: −20 °C až +70 °C
• Menovitý uťahovací moment: 1 Nm (±20 %)
• Hmotnosť: 4,6 g
• Trieda odolnosti proti korózii: KBK 1 (nízke nároky)
• Zhoda s LABS: VDMA24364-B1/B2-L
• RoHS: v zhode
• Závit: M5 (vonkajší)
• Pre hadicu: Ø 4 mm
• Materiál telesa: poniklovaná mosadz
• Materiál tesnenia hadice: NBR
• Farba uvoľňovacieho krúžku: strieborná
• Spôsob upevnenia: vnútorný šesťhran
• Veľkosť balenia: 10 ks
