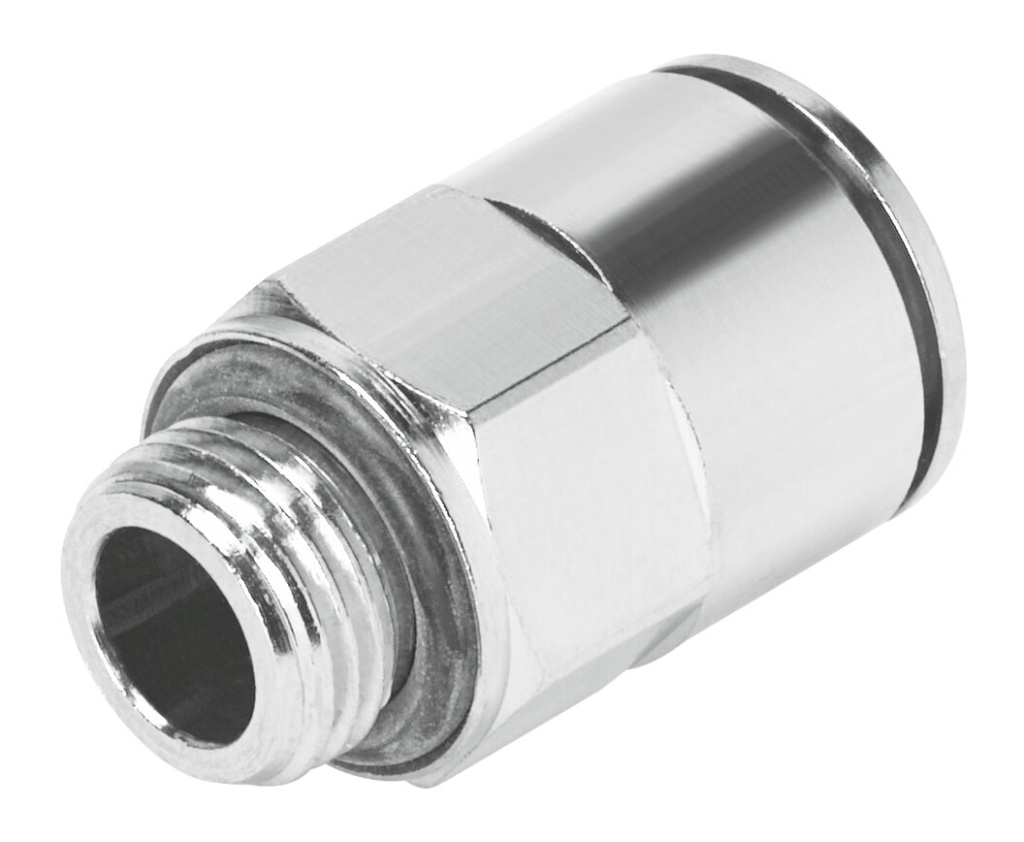

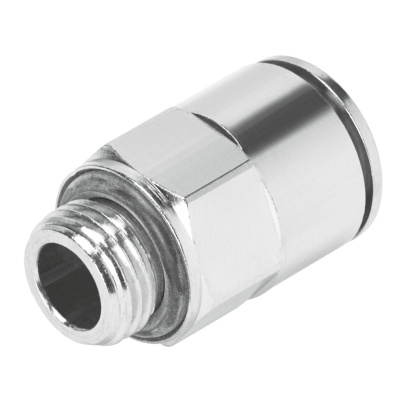

Priama nástrčná spojka BSPP – vonkajší závit, celomosadzná
- Kód produktu: NPQMVB
Priama pneumatická nástrčná spojka BSPP – vonkajší závit, celomosadzná
Priama pneumatická nástrčná spojka je určená na rýchle, bezpečné a spoľahlivé pripojenie pneumatických hadíc v priemyselných aplikáciách. Vďaka push-pull princípu umožňuje jednoduchú montáž aj demontáž bez potreby náradia. Celomosadzné poniklované telo zabezpečuje vysokú odolnosť, dlhú životnosť a spoľahlivú tesnosť pri prevádzke so stlačeným vzduchom. Spojka je vhodná pre štandardné pneumatické systémy v automatizácii, strojárstve a priemyselných rozvodoch vzduchu.
Technické vlastnosti
- tvar: priamy
- konštrukcia: push-pull princíp
- druh tesnenia na naskrutkovacom čape: tesniaci krúžok
- prevádzkové médium: stlačený vzduch podľa ISO 8573-1:2010 [7:-:-]
- možnosť prevádzky s mazaním
- pracovný tlak: -0.95 bar – 16 bar
- teplota okolia: -20 °C – 70 °C
- spôsob upevnenia: vonkajší šesťhran
- farba uvoľňovacieho krúžku: strieborná
- trieda odolnosti proti korózii: KBK 1 – nízke nároky
- zhoda s LABS: VDMA 24364-B1/B2-L
- prípustná odchýlka uťahovacieho momentu: ± 20 %
- hmotnosť: 6,1 g
- veľkosť balenia: 10 ks
- materiál telesa: mosadz, poniklovaná
- materiál tesnenia hadice: NBR
- v zhode s RoHS
|

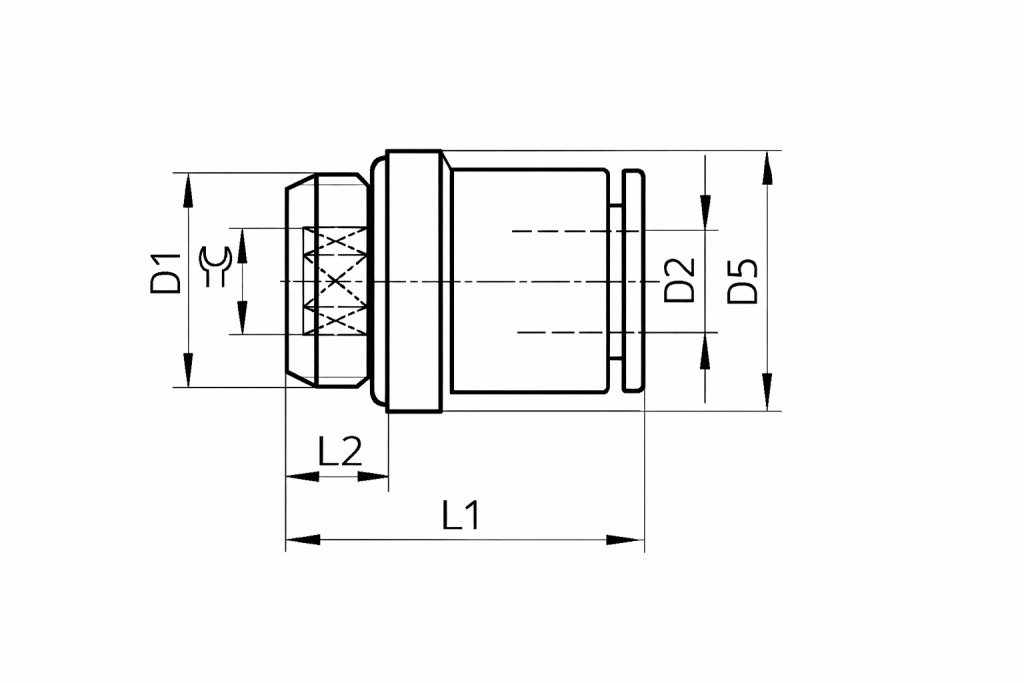

KÓD |
Prípoj |
Nominálna šírka |
Vonkajší ∅ hadice |
D5 ∅ |
L1 |
L2 |
ß1 |
ß2 |
Hmotnosť / ks [g] |
Č. dielu |
Označenie |
|
CODE |
Connection |
Nominal size |
Hose outer Ø |
D5 Ø |
L1 |
L2 |
ß1 |
ß2 |
Weight / pcs [g] |
Part No. |
Description |
|
49401 |
G⅛ |
3,0 |
4 |
13,0 |
16,5 |
5,0 |
9 |
3 |
6,1 |
558661 |
NPQM-D-G18-Q4-P10 |
|
49403 |
G⅛ |
4,0 |
6 |
13,5 |
19,5 |
5,0 |
12 |
4 |
9,0 |
558662 |
NPQM-D-G18-Q6-P10 |
|
49404 |
G¼ |
4,0 |
6 |
16,0 |
19,5 |
6,5 |
12 |
4 |
12,7 |
558664 |
NPQM-D-G14-Q6-P10 |
|
49406 |
G¼ |
6,0 |
8 |
16,0 |
21,5 |
6,5 |
14 |
6 |
13,6 |
558665 |
NPQM-D-G14-Q8-P10 |
|
49408 |
G¼ |
8,0 |
10 |
16,0 |
27,5 |
6,5 |
15 |
8 |
17,4 |
558666 |
NPQM-D-G14-Q10-P10 |
|
49411 |
G¼ |
8,0 |
12 |
16,0 |
28,5 |
6,5 |
19 |
8 |
26,2 |
558667 |
NPQM-D-G14-Q12-P10 |
|
49407 |
G⅜ |
6,0 |
8 |
20,0 |
21,0 |
7,0 |
14 |
6 |
20,1 |
558668 |
NPQM-D-G38-Q8-P10 |
|
49409 |
G⅜ |
8,0 |
10 |
20,0 |
25,0 |
7,0 |
16 |
8 |
22,6 |
558669 |
NPQM-D-G38-Q10-P10 |
|
49412 |
G⅜ |
10,0 |
12 |
20,0 |
28,5 |
7,0 |
19 |
10 |
28,9 |
558670 |
NPQM-D-G38-Q12-P10 |
|
49414 |
G⅜ |
10,0 |
14 |
20,0 |
32,0 |
7,0 |
22 |
10 |
37,5 |
570450 |
NPQM-D-G38-Q14-P10-V |
|
49410 |
G½ |
8,0 |
10 |
25,0 |
25,5 |
8,5 |
16 |
8 |
34,5 |
558671 |
NPQM-D-G12-Q10-P10 |
|
49413 |
G½ |
10,0 |
12 |
25,0 |
26,5 |
8,5 |
19 |
10 |
36,1 |
558672 |
NPQM-D-G12-Q12-P10 |
|
49415 |
G½ |
12,0 |
14 |
25,0 |
32,0 |
8,5 |
22 |
12 |
42,4 |
570451 |
NPQM-D-G12-Q14-P10-V |
