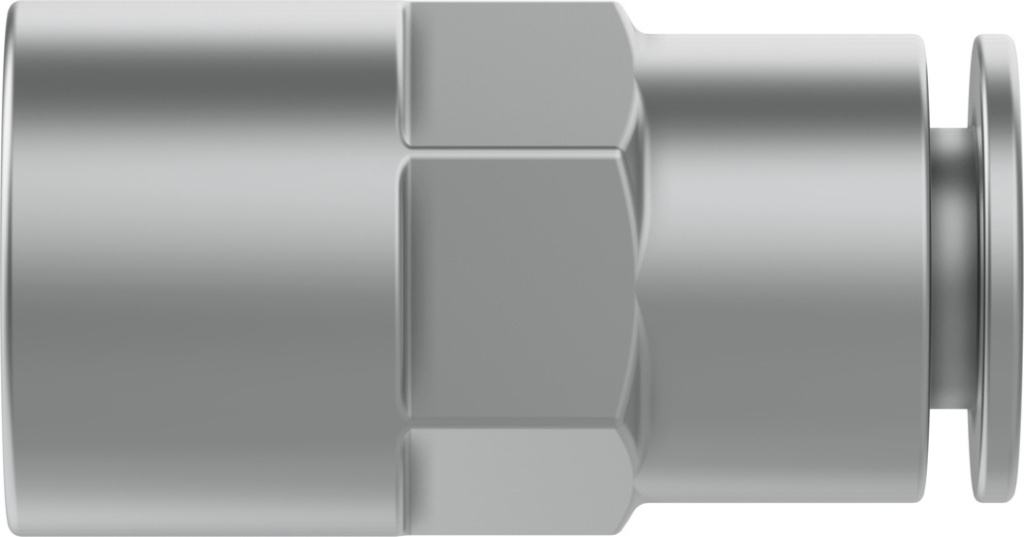

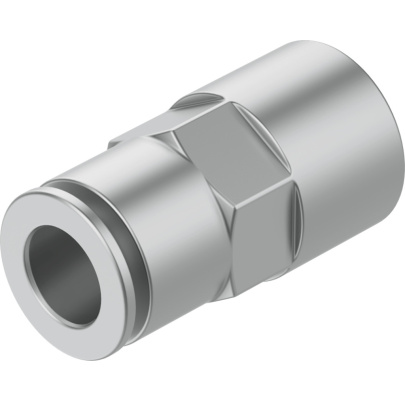

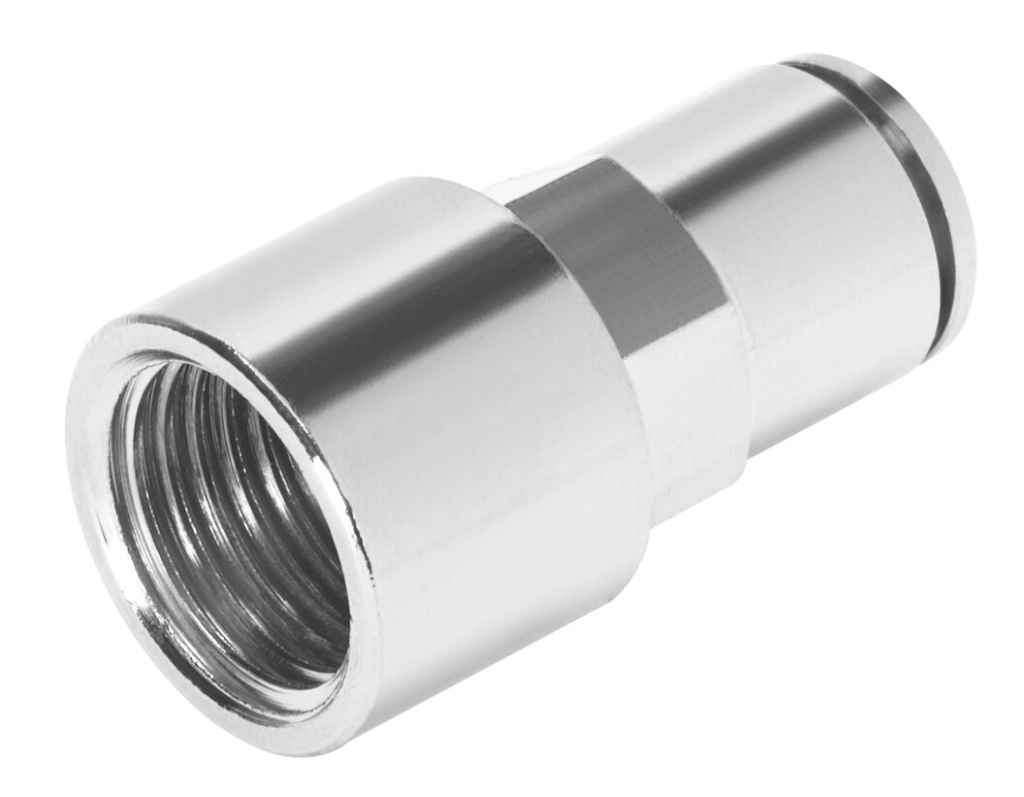

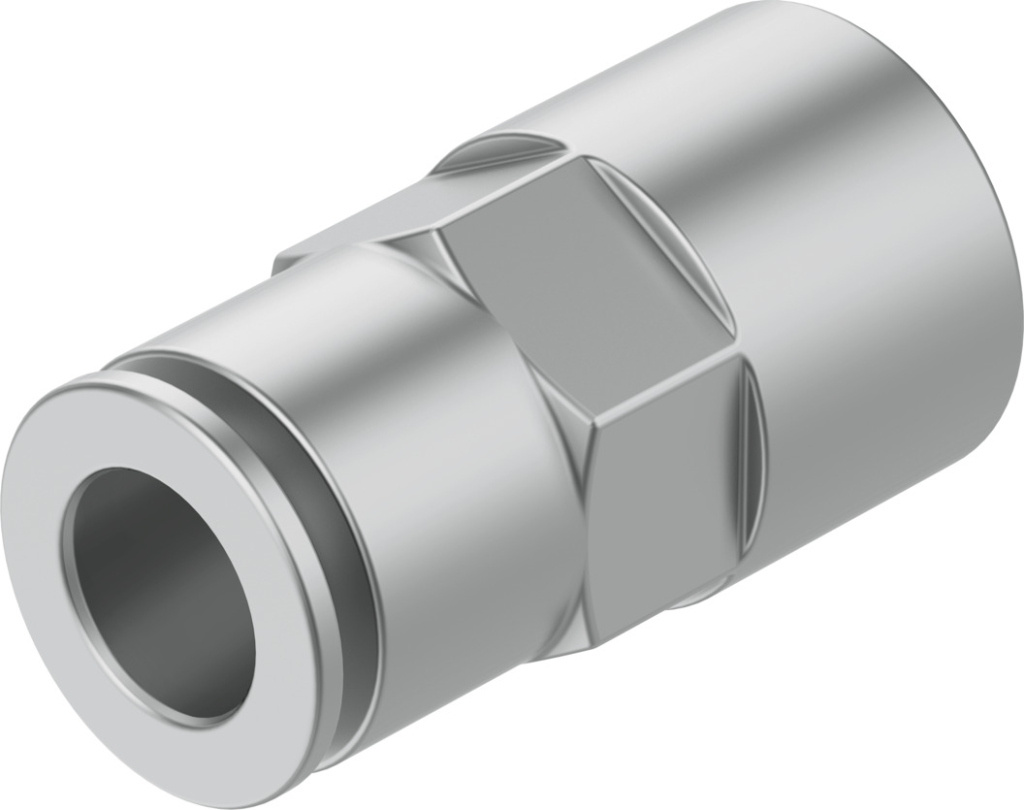

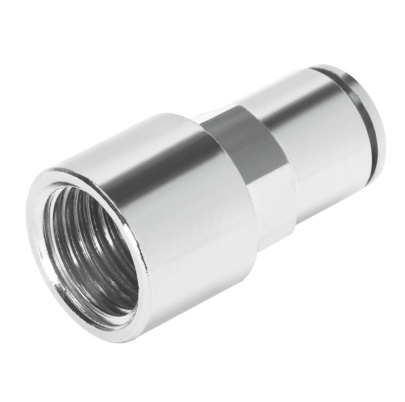

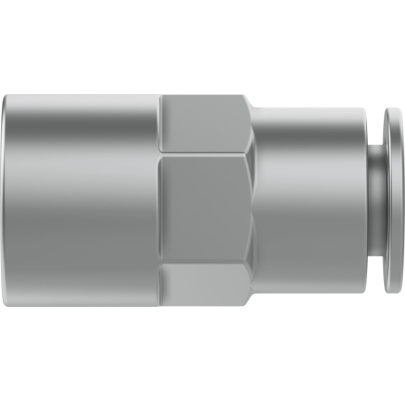

Priama pneumatiká nástrčná spojka, BSPP vnútorný závit, celomosadzná
- Kód produktu: NPQMDGP
Priama pneumatiká nástrčná spojka, BSPP vnútorný závit, celomosadzná
Pneumatická nástrčná spojka FESTO série NPQM je určená na rýchle, bezpečné a spoľahlivé pripojenie pneumatických hadíc v priemyselných aplikáciách. Vďaka push-in princípu umožňuje jednoduchú montáž a demontáž bez potreby náradia. Robustné vyhotovenie zabezpečuje dlhú životnosť, vysokú tesnosť a spoľahlivú prevádzku aj pri náročnom používaní. Spojka je vhodná pre štandardné pneumatické systémy v automatizácii, strojárstve a priemyselných rozvodoch vzduchu. Telo spojky je vyrobené z celomosadzného materiálu s poniklovanou povrchovou úpravou, ktorá zvyšuje odolnosť proti korózii a mechanickému opotrebeniu.
Technické vlastnosti:
-
prevádzková teplota: 20 °C – 70 °C
-
pracovný tlak: -0.95 bar – 16 bar
-
materiál: celomosadzná, poniklovaná
-
podľa ISO 8573-1:2010
-
spôsob upevnenia: vonkajší šesťhran
-
možnosť prevádzky s mazaním
-
push-pull princíp pre rýchle pripojenie a odpojenie
-
priamy tvar spojky
|

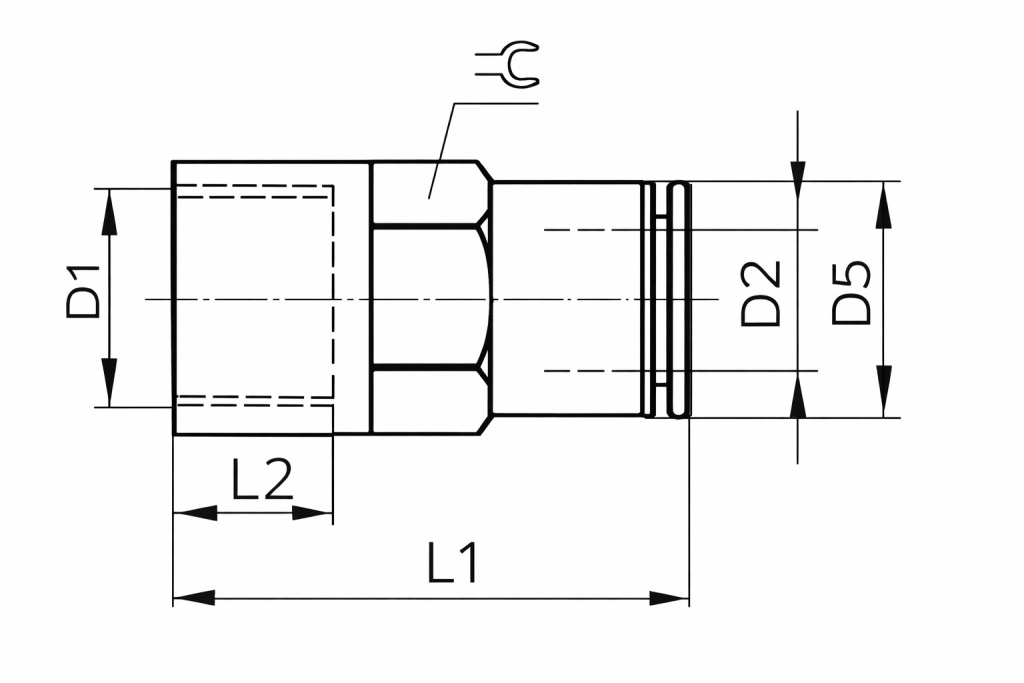

KÓD |
D2 vonkajší priemer trubky |
D1 Závit prípoja |
D5 [mm] |
L1 [mm] |
L2 (závit) [mm] |
Nominálna šírka |
Upevnenie (SW) |
Hmotnosť [g/ks] |
Číslo dielu |
Označenie |
|
CODE |
D2 – outer tube diameter |
Thread connection D1 |
D5 [mm] |
L1 [mm] |
L2 (thread) [mm] |
Nominal width |
Mounting (SW) |
Weight [g/pcs] |
Part number |
Description |
|
49394 |
DN4 |
G1/8F |
9,0 |
23,5 |
7,5 |
3,0 |
SW9 |
10,0 |
558674 |
NPQM-D-G1/8F-Q4-P10 |
|
49395 |
DN6 |
G1/8F |
12,0 |
26,0 |
7,5 |
5,0 |
SW12 |
15,1 |
558675 |
NPQM-D-G1/8F-Q6-P10 |
|
49397 |
DN8 |
G1/8F |
14,0 |
26,0 |
7,5 |
7,0 |
SW14 |
17,5 |
558676 |
NPQM-D-G1/8F-Q8-P10 |
|
49396 |
DN6 |
G1/4F |
12,0 |
30,0 |
11,0 |
5,0 |
SW12 |
18,5 |
558678 |
NPQM-D-G1/4F-Q6-P10 |
|
49398 |
DN8 |
G1/4F |
14,0 |
30,0 |
11,0 |
7,0 |
SW14 |
20,2 |
558679 |
NPQM-D-G1/4F-Q8-P10 |
|
49399 |
DN10 |
G1/4F |
16,0 |
32,0 |
11,0 |
9,0 |
SW16 |
24,4 |
558680 |
NPQM-D-G1/4F-Q10-P10 |
