LOK panelova spojka redukovana nerez SS316
LOK panelova spojka redukovana nerez SS316
- Kód produktu: FBUFR

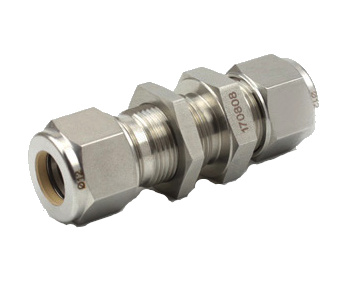

LOK panelova spojka redukovana nerez SS316
LOK bulkhead union reducer stainless steel SS316
LOK dvojprstencový systém znamená, že sa do trubky zarezávajú dva prstene (predný a zadný). Takže, tieto spojky zabezpečujú vyššiu bezpečnosť a spoj s trubkou. Všetky položky je možné dodať aj v mosadznom prevedení. Nevahjte nás kontaktovať aj pre hadice, ventily a iné komponenty. Všetky ďalšie produkty najdete v časti katalógy.
Tieto spojky su s dvojprstencovym systemom. Nase LOK panelove spojky redukovane nerez SS316 su funkcne a rozmerovo totozne s inymi znackami ako SWAGELOK a dalsie.

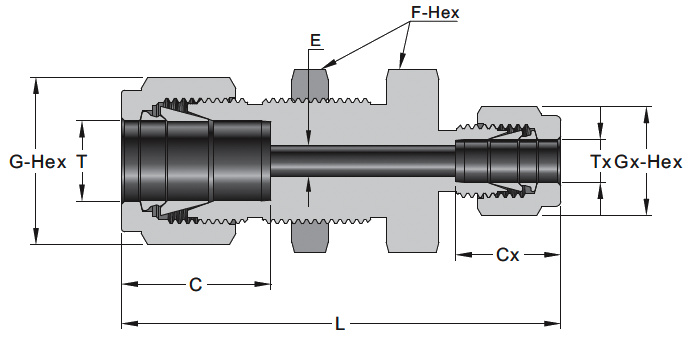

| Kod | Rozmer trubky T (Inch/mm) | Rozmer trubky Tx (Inch/mm) | L mm | C mm | E mm | G mm | F mm | Cx mm | Gx mm | Veľkosť otvoru v paneli mm | Max panelova hrubka mm | Nahrada za: | Nazov |
| Code | Dimension tube T (Inch/mm) | Dimension tube Tx (Inch/mm) | Panel hole size mm | Max panel thickness mm | Replacement: | Description | |||||||
| F4-BU-F2-316 | 1/4 | 1/8 | 55.1 | 15.2 | 2.3 | 14.3 | 15.9 | 12.7 | 11.1 | 11.5 | 10.2 | SS-400-61-2 | LOK panelova spojka redukovana nerez SS316 1/4 / 1/8 F4-BU-F2-316 |
| F6-BU-F4-316 | 3/8 | 1/4 | 60.7 | 16.8 | 4.8 | 17.5 | 19.1 | 15.2 | 14.3 | 14.7 | 11.2 | SS-600-61-4 | LOK panelova spojka redukovana nerez SS316 3/8 / 1/4 F6-BU-F4-316 |
| F8-BU-F4-316 | 1/2 | 1/4 | 66.8 | 22.9 | 4.8 | 22.2 | 23.8 | 15.2 | 14.3 | 19.4 | 12.7 | SS-810-61-4 | LOK panelova spojka redukovana nerez SS316 1/2 / 1/4 F8-BU-F4-316 |
| M6-BU-M3-316 | 6 | 3 | 55.1 | 15.3 | 2.4 | 14 | 16 | 12.9 | 12 | 11.5 | 10.2 | LOK panelova spojka redukovana nerez SS316 6 / 3 M6-BU-M3-316 | |
| M8-BU-M6-316 | 8 | 6 | 60.1 | 16.2 | 4.8 | 16 | 18 | 15.3 | 14 | 13.1 | 11.2 | LOK panelova spojka redukovana nerez SS316 8 / 6 M8-BU-M6-316 | |
| M12-BU-M8-316 | 12 | 8 | 67.6 | 22.8 | 6.4 | 22 | 24 | 16.2 | 16 | 19.5 | 12.7 | LOK panelova spojka redukovana nerez SS316 12 / 8 M12-BU-M8-316 |
