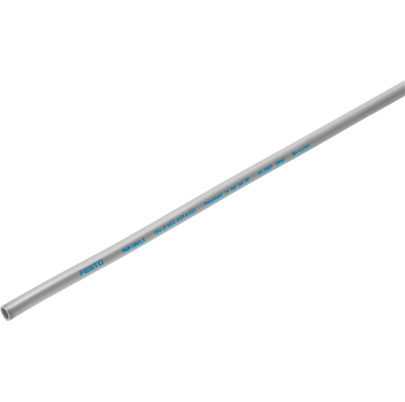

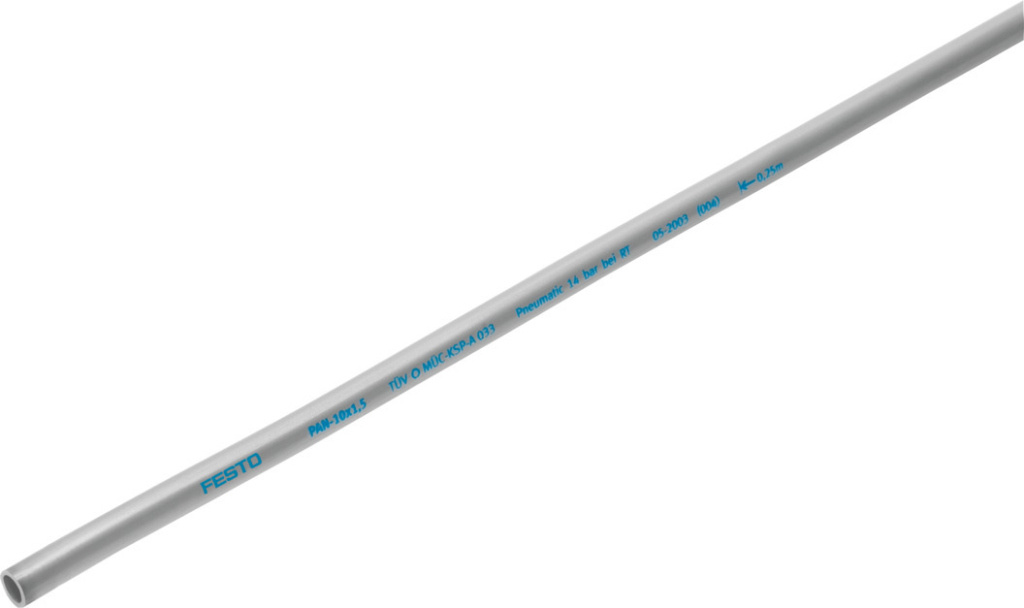

Hadica PAN FESTO



Pneumatické hadice sa používajú vtedy, keď sa má stlačený vzduch dodávať do príslušného miesta použitia. Ktorá hadica je tá správna, závisí od oblasti použitia a individuálnych požiadaviek. Je dôležité, aby pravidelná údržba hadice vylúčila chyby výrobku, aby nebola ohrozená životnosť a funkčnosť pneumatickej aplikácie. Pneumatické hadice Festo spĺňajú štandardné požiadavky rovnako spoľahlivo ako extrémne podmienky, ako je teplo, zváracie rozstreky, vysoké hodnoty pH alebo odolnosť voči hydrolýze.

V porovnaní s PU hadicami sú pneumatické hadice z polyamidu, skrátene PA hadice, odolnejšie voči teplotám, a tým aj voči tlaku. Výsledkom je, že materiál hadice je pevnejší, a preto menej pružný - polyamid je polotuhý a odolný voči preliačeniu. PA hadice sú spravidla úplne odolné voči tlaku pri teplote od -50°C do +20°C (so stúpajúcou teplotou sa ich odolnosť znižuje), a preto sú ideálne na použitie ako vedenia stlačeného vzduchu, ako aj ako brzdové vedenia stlačeného vzduchu.

Plastová hadica PAN sa najviac hodí na použitie v štandardných aplikáciách – aj v rozšírených rozsahoch tlakov a teplôt.

Polyamid

Teplotne a mechanicky vysoko zaťažiteľné

Vysoká odolnosť proti mikróbom

Prevádzkové médiá: stlačený vzduch, vákuum





Vonkajsi rozmer OD mm Hrubka steny mm Vaha kg/m Pracovný tlak Bar Pracovna teplota Balenie m Farba Objednavaci kod Objednavaci nazov Nazov
Outside diameter OD mm Wall thickness mm Weight kg/m Working pressure Bar Working temperature Roll m Colour Order code Order description Description
4 0,75 0,006 -0.95 ... 15 -35 ... 80°C 50 Blue / Modrá 553906 PAN-4X0,75-BL Hadica PAN-4X0,75-BL 553906 Blue / Modrá FESTO
4 0,75 0,006 -0.95 ... 15 -35 ... 80°C 50 Yellow / Žltá 553930 PAN-4X0,75-GE Hadica PAN-4X0,75-GE 553930 Yellow / Žltá FESTO
4 0,75 0,006 -0.95 ... 15 -35 ... 80°C 50 Green / Zelená 553918 PAN-4X0,75-GN Hadica PAN-4X0,75-GN 553918 Green / Zelená FESTO
4 0,75 0,006 -0.95 ... 15 -35 ... 80°C 50 Natural 546284 PAN-4X0,75-NT Hadica PAN-4X0,75-NT 546284 Natural FESTO
4 0,75 0,006 -0.95 ... 15 -35 ... 80°C 50 Red / Červená 553924 PAN-4X0,75-RT Hadica PAN-4X0,75-RT 553924 Red / Červená FESTO
4 0,75 0,006 -0.95 ... 15 -35 ... 80°C 50 Black / Čierna 553912 PAN-4X0,75-SW Hadica PAN-4X0,75-SW 553912 Black / Čierna FESTO
4 0,75 0,006 -0.95 ... 15 -35 ... 80°C 50 Silver / Strieborná 152697 PAN-4X0,75-SI Hadica PAN-4X0,75-SI 152697 Silver / Strieborná FESTO
4 0,75 0,006 -0.95 ... 15 -35 ... 80°C 500 Blue / Modrá 553894 PAN-4X0,75-BL-500 Hadica PAN-4X0,75-BL-500 553894 Blue / Modrá FESTO
4 0,75 0,006 -0.95 ... 15 -35 ... 80°C 500 Black / Čierna 553900 PAN-4X0,75-SW-500 Hadica PAN-4X0,75-SW-500 553900 Black / Čierna FESTO
4 0,75 0,006 -0.95 ... 15 -35 ... 80°C 500 Silver / Strieborná 553888 PAN-4X0,75-SI-500 Hadica PAN-4X0,75-SI-500 553888 Silver / Strieborná FESTO
6 1 0,016 -0.95 ... 19 -35 ... 80°C 50 Blue / Modrá 553907 PAN-6X1-BL Hadica PAN-6X1-BL 553907 Blue / Modrá FESTO
6 1 0,016 -0.95 ... 19 -35 ... 80°C 50 Yellow / Žltá 553931 PAN-6X1-GE Hadica PAN-6X1-GE 553931 Yellow / Žltá FESTO
6 1 0,016 -0.95 ... 19 -35 ... 80°C 50 Green / Zelená 553919 PAN-6X1-GN Hadica PAN-6X1-GN 553919 Green / Zelená FESTO
6 1 0,016 -0.95 ... 19 -35 ... 80°C 50 Natural 546285 PAN-6X1-NT Hadica PAN-6X1-NT 546285 Natural FESTO
6 1 0,016 -0.95 ... 19 -35 ... 80°C 50 Red / Červená 553925 PAN-6X1-RT Hadica PAN-6X1-RT 553925 Red / Červená FESTO
6 1 0,016 -0.95 ... 19 -35 ... 80°C 50 Black / Čierna 553913 PAN-6X1-SW Hadica PAN-6X1-SW 553913 Black / Čierna FESTO
6 1 0,016 -0.95 ... 19 -35 ... 80°C 50 Silver / Strieborná 152699 PAN-6X1-SI Hadica PAN-6X1-SI 152699 Silver / Strieborná FESTO
6 1 0,016 -0.95 ... 19 -35 ... 80°C 500 Blue / Modrá 553895 PAN-6X1-BL-500 Hadica PAN-6X1-BL-500 553895 Blue / Modrá FESTO
6 1 0,016 -0.95 ... 19 -35 ... 80°C 500 Black / Čierna 553901 PAN-6X1-SW-500 Hadica PAN-6X1-SW-500 553901 Black / Čierna FESTO
6 1 0,016 -0.95 ... 19 -35 ... 80°C 500 Silver / Strieborná 553889 PAN-6X1-SI-500 Hadica PAN-6X1-SI-500 553889 Silver / Strieborná FESTO
8 1,25 0,024 -0.95 ... 15 -35 ... 80°C 50 Blue / Modrá 553908 PAN-8X1,25-BL Hadica PAN-8X1,25-BL 553908 Blue / Modrá FESTO
8 1,25 0,024 -0.95 ... 15 -35 ... 80°C 50 Yellow / Žltá 553932 PAN-8X1,25-GE Hadica PAN-8X1,25-GE 553932 Yellow / Žltá FESTO
8 1,25 0,024 -0.95 ... 15 -35 ... 80°C 50 Green / Zelená 553920 PAN-8X1,25-GN Hadica PAN-8X1,25-GN 553920 Green / Zelená FESTO
8 1,25 0,024 -0.95 ... 15 -35 ... 80°C 50 Natural 546286 PAN-8X1,25-NT Hadica PAN-8X1,25-NT 546286 Natural FESTO
8 1,25 0,024 -0.95 ... 15 -35 ... 80°C 50 Red / Červená 553926 PAN-8X1,25-RT Hadica PAN-8X1,25-RT 553926 Red / Červená FESTO
8 1,25 0,024 -0.95 ... 15 -35 ... 80°C 50 Black / Čierna 553914 PAN-8X1,25-SW Hadica PAN-8X1,25-SW 553914 Black / Čierna FESTO
8 1,25 0,024 -0.95 ... 15 -35 ... 80°C 50 Silver / Strieborná 152700 PAN-8X1,25-SI Hadica PAN-8X1,25-SI 152700 Silver / Strieborná FESTO
8 1,25 0,024 -0.95 ... 15 -35 ... 80°C 400 Blue / Modrá 553896 PAN-8X1,25-BL-400 Hadica PAN-8X1,25-BL-400 553896 Blue / Modrá FESTO
8 1,25 0,024 -0.95 ... 15 -35 ... 80°C 400 Black / Čierna 553902 PAN-8X1,25-SW-400 Hadica PAN-8X1,25-SW-400 553902 Black / Čierna FESTO
8 1,25 0,024 -0.95 ... 15 -35 ... 80°C 400 Silver / Strieborná 553890 PAN-8X1,25-SI-400 Hadica PAN-8X1,25-SI-400 553890 Silver / Strieborná FESTO
10 1,5 0,042 -0.95 ... 17 -35 ... 80°C 50 Blue / Modrá 553909 PAN-10X1,5-BL Hadica PAN-10X1,5-BL 553909 Blue / Modrá FESTO
10 1,5 0,042 -0.95 ... 17 -35 ... 80°C 50 Yellow / Žltá 553933 PAN-10X1,5-GE Hadica PAN-10X1,5-GE 553933 Yellow / Žltá FESTO
10 1,5 0,042 -0.95 ... 17 -35 ... 80°C 50 Green / Zelená 553921 PAN-10X1,5-GN Hadica PAN-10X1,5-GN 553921 Green / Zelená FESTO
10 1,5 0,042 -0.95 ... 17 -35 ... 80°C 50 Natural 546287 PAN-10X1,5-NT Hadica PAN-10X1,5-NT 546287 Natural FESTO
10 1,5 0,042 -0.95 ... 17 -35 ... 80°C 50 Red / Červená 553927 PAN-10X1,5-RT Hadica PAN-10X1,5-RT 553927 Red / Červená FESTO
10 1,5 0,042 -0.95 ... 17 -35 ... 80°C 50 Black / Čierna 553915 PAN-10X1,5-SW Hadica PAN-10X1,5-SW 553915 Black / Čierna FESTO
10 1,5 0,042 -0.95 ... 17 -35 ... 80°C 50 Silver / Strieborná 152701 PAN-10X1,5-SI Hadica PAN-10X1,5-SI 152701 Silver / Strieborná FESTO
10 1,5 0,042 -0.95 ... 17 -35 ... 80°C 300 Blue / Modrá 553897 PAN-10X1,5-BL-300 Hadica PAN-10X1,5-BL-300 553897 Blue / Modrá FESTO
10 1,5 0,042 -0.95 ... 17 -35 ... 80°C 300 Black / Čierna 553903 PAN-10X1,5-SW-300 Hadica PAN-10X1,5-SW-300 553903 Black / Čierna FESTO
10 1,5 0,042 -0.95 ... 17 -35 ... 80°C 300 Silver / Strieborná 553891 PAN-10X1,5-SI-300 Hadica PAN-10X1,5-SI-300 553891 Silver / Strieborná FESTO
12 1,75 0,06 -0.95 ... 17 -35 ... 80°C 50 Blue / Modrá 553910 PAN-12X1,75-BL Hadica PAN-12X1,75-BL 553910 Blue / Modrá FESTO
12 1,75 0,06 -0.95 ... 17 -35 ... 80°C 50 Yellow / Žltá 553934 PAN-12X1,75-GE Hadica PAN-12X1,75-GE 553934 Yellow / Žltá FESTO
12 1,75 0,06 -0.95 ... 17 -35 ... 80°C 50 Green / Zelená 553922 PAN-12X1,75-GN Hadica PAN-12X1,75-GN 553922 Green / Zelená FESTO
12 1,75 0,06 -0.95 ... 17 -35 ... 80°C 50 Natural 546288 PAN-12X1,75-NT Hadica PAN-12X1,75-NT 546288 Natural FESTO
12 1,75 0,06 -0.95 ... 17 -35 ... 80°C 50 Red / Červená 553928 PAN-12X1,75-RT Hadica PAN-12X1,75-RT 553928 Red / Červená FESTO
12 1,75 0,06 -0.95 ... 17 -35 ... 80°C 50 Black / Čierna 553916 PAN-12X1,75-SW Hadica PAN-12X1,75-SW 553916 Black / Čierna FESTO
12 1,75 0,06 -0.95 ... 17 -35 ... 80°C 50 Silver / Strieborná 152702 PAN-12X1,75-SI Hadica PAN-12X1,75-SI 152702 Silver / Strieborná FESTO
12 1,75 0,06 -0.95 ... 17 -35 ... 80°C 200 Blue / Modrá 553898 PAN-12X1,75-BL-200 Hadica PAN-12X1,75-BL-200 553898 Blue / Modrá FESTO
12 1,75 0,06 -0.95 ... 17 -35 ... 80°C 200 Black / Čierna 553904 PAN-12X1,75-SW-200 Hadica PAN-12X1,75-SW-200 553904 Black / Čierna FESTO
12 1,75 0,06 -0.95 ... 17 -35 ... 80°C 200 Silver / Strieborná 553892 PAN-12X1,75-SI-200 Hadica PAN-12X1,75-SI-200 553892 Silver / Strieborná FESTO
14 2 0,077 -0.95 ... 17 -35 ... 80°C 50 Silver / Strieborná 570392 PAN-14X2-SI Hadica PAN-14X2-SI 570392 Silver / Strieborná FESTO
16 2 0,092 -0.95 ... 14 -35 ... 80°C 50 Blue / Modrá 553911 PAN-16X2-BL Hadica PAN-16X2-BL 553911 Blue / Modrá FESTO
16 2 0,092 -0.95 ... 14 -35 ... 80°C 50 Yellow / Žltá 553935 PAN-16X2-GE Hadica PAN-16X2-GE 553935 Yellow / Žltá FESTO
16 2 0,092 -0.95 ... 14 -35 ... 80°C 50 Green / Zelená 553923 PAN-16X2-GN Hadica PAN-16X2-GN 553923 Green / Zelená FESTO
16 2 0,092 -0.95 ... 14 -35 ... 80°C 50 Natural 546289 PAN-16X2-NT Hadica PAN-16X2-NT 546289 Natural FESTO
16 2 0,092 -0.95 ... 14 -35 ... 80°C 50 Red / Červená 553929 PAN-16X2-RT Hadica PAN-16X2-RT 553929 Red / Červená FESTO
16 2 0,092 -0.95 ... 14 -35 ... 80°C 50 Black / Čierna 553917 PAN-16X2-SW Hadica PAN-16X2-SW 553917 Black / Čierna FESTO
16 2 0,092 -0.95 ... 14 -35 ... 80°C 50 Silver / Strieborná 152703 PAN-16X2-SI Hadica PAN-16X2-SI 152703 Silver / Strieborná FESTO
16 2 0,092 -0.95 ... 14 -35 ... 80°C 100 Blue / Modrá 553899 PAN-16X2-BL-100 Hadica PAN-16X2-BL-100 553899 Blue / Modrá FESTO
16 2 0,092 -0.95 ... 14 -35 ... 80°C 100 Black / Čierna 553905 PAN-16X2-SW-100 Hadica PAN-16X2-SW-100 553905 Black / Čierna FESTO
16 2 0,092 -0.95 ... 14 -35 ... 80°C 100 Silver / Strieborná 553893 PAN-16X2-SI-100 Hadica PAN-16X2-SI-100 553893 Silver / Strieborná FESTO
